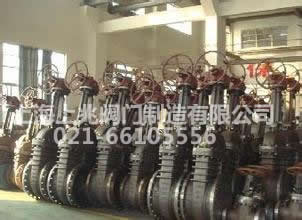

Z541H/Z540Y 伞齿轮法兰闸阀

所属系列：闸阀系列

检索关键字：Z541Y伞齿轮闸阀，伞齿轮法兰闸阀，高压伞齿轮法兰闸阀

销售电话：021-66105556

图文传真：021-63061811

在线客服：

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、Z541H/Z540Y伞齿轮法兰闸阀概述：

伞齿轮闸阀Z541H-16C是最常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量，闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。伞齿轮闸阀适用于石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

二、Z541H/Z540Y伞齿轮法兰闸阀设计制造标准：

设计制造：GB/T12234-89

结构长度：GB/T12221-89

法兰连接尺寸：JB/T79-94

阀门检查和试验：GB/T13927-92

三、Z541H/Z540Y~PN160 伞齿轮闸阀主要性能参数：

型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z540H-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16C-160	16~160	1.6~16.0	≤425	水、蒸汽、油品
Z540Y-16I-160	16~160	1.6~16.0	≤550	蒸汽、油品
Z540W16P-40P	16~40	1.6~4.0	≤150	弱腐蚀性介质
Z540Y-16P-160P	16~160	1.6~16.0	≤150	弱腐蚀性介质
Z540W-16R-40R	16~40	1.6~4.0	≤150	腐蚀性介质
Z540Y-16R-160R	16~160	1.6~16.0	≤150	腐蚀性介质
Z540Y-16PⅠ~40PⅠ	16~40	1.6~4.0	≤650	热烟气等
Z540Y-16PⅡ~0PⅡ	16~40	16~4.0	≤650	热烟气等

四、Z541H/Z540Y~PN160 伞齿轮闸阀零部件材料：

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z540H-16C~160	碳素钢	碳素钢	堆焊铁基合金	石棉石墨或柔性石墨
Z540Y-16C~160			堆焊硬质合金
Z540Y-16I~160I	铬钼合金钢	铬钼合金钢	堆焊硬质合金	柔性石墨
Z540W-16P~160P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16P~160P			堆焊硬质合金	柔性石墨
Z540W-16R~160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料	聚四氟乙烯
Z540Y-16R~160R			堆焊硬质合金
Z540Y-16PⅠ~40PⅠ	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	柔性石墨
Z540Y-16PⅡ~40PⅡ

五、Z541H/Z540Y型 PN16 伞齿轮闸阀主要外形及结构尺寸（mm）

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2140
350	550	1468	640	674	700	900	2600	640	3275
400	600	1780	640	950	800	100	2860	720	3920
450	650	1880	640	1300	900	1100	3170	720	4435
500	700	2110	640	1530	—	—	—	—	—

六、Z541H/Z540Y PN25 伞齿轮闸阀主要外形及结构尺寸（mm）

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2150
350	550	1468	640	680	700	900	2600	640	3290
400	600	1780	640	960	800	1000	2860	720	3940
450	650	1880	640	1310	900	1100	3170	720	4450
500	700	2110	640	1540	—	—	—	—	—

七、Z541H/Z540Y 型 PN40 伞齿轮闸阀主要外形及结构尺寸（mm）

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	750	1500	640	630	450	1052	2320	640	1720
350	850	1960	640	985	500	1150	2450	640	2040
400	950	2170	640	1430	600	1350	2940	640	3050

八、Z541H/Z540Y 型 PN63 伞齿轮闸阀主要外形及结构尺寸（mm）

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
200	550	1420	550	430	350	850	2060	640	840
250	650	1580	640	530	400	950	2270	640	1410
300	750	1770	640	590	—	—	—	—	—

九、Z541H/Z540Y 型 PN100 伞齿轮闸阀主要外形及结构尺寸（mm）

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
200	550	1490	550	730	350	850	2180	640	1700
250	650	1720	640	900	400	950	2390	640	2500
300	750	4890	640	1200	—	—	—	—	—

十、Z541H/Z540Y型 PN160 伞齿轮闸阀主要外形及结构尺寸（mm）

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
150	600	1250	550	492	200	750	1520	550	780

十一、Z541H/Z540Y伞齿轮闸阀主要特点及用途：

1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。

2、密封面采用不锈钢和硬质合金，使用寿命长。

3、采用柔性石墨填料板、密封可靠、操作轻便灵活。

4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。

5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
