Z45X/RVHX 弹性座封暗杆闸阀

弹性座封暗杆闸阀
所属系列:闸阀系列
检索关键字:软密封法兰闸阀,软密封暗杆闸阀,弹性座封闸阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

根据《JB/T 308-2004阀门型号编制方法》的规定:
Z==闸阀
4==法兰连接
5==暗杆单闸板
16==压力等级:1.6MPa
Q==阀体材质:球墨铸铁

Z45X法兰闸阀概述
Z45X-16Q法兰暗杆闸阀,克服了一般闸阀密封性差,弹性疲乏,易生锈等缺陷。软密封闸阀是传统闸阀的换代产品,利用弹性闸板产生微量变形的补偿作用,达到良好的密封效果,该阀具有开关轻巧,密封可靠,弹性记忆佳及使用寿命长等显著优点,可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。

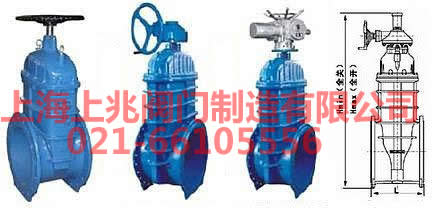

Z45X法兰闸阀结构图




Z45X法兰闸阀主要特点:

1、平底式阀座,不出现污物堆积,使密封更可靠
2、阀瓣整体包丁腈橡胶,阀门内件采用耐腐蚀不生锈钢和铜合金材料,可用于污水系统适应较恶劣的工作环境
3、体积小,重量轻,便于安装和维修
4、阀杆采用三道O型环密封,大大减少了开关时的磨擦阻力,开关轻巧不漏水。

Z45X法兰闸阀主要技术参数:

公称压力:1.0~2.5Mpa
工作温度:0~80℃
法兰标准:GB/T 17241.6 GB9113
公称通经:40~1200mm
适用介质:水、油、气等
试验标准:GB13927 AP1598

Z45X法兰闸阀主要零件材料:

序 号

名 称

材 料

1

阀 体

球墨铸铁

2

闸 板

球墨铸铁外覆EPDM

3

螺 栓

镀 锌、不锈钢2Cr13

4

密封圈

NBR

5

阀 盖

球墨铸铁

6

阀 杆

不锈钢2Cr13

7

O形密封圈

NBR

8

止推垫

锡青铜

9

轴 套

锡青铜

10

螺 栓

镀 锌

11

轴 盖

球墨铸铁

12

防尘罩

NBR

13

手轮

球墨铸铁

14

紧固螺母

镀 锌


Z45X法兰闸阀外形尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

HA

313

332

372

424

497

562

680

837

948

1010

1220

1280

1480

1665

HC

355

375

415

476

540

600

720

875

990

1050

1245

1310

1560

1750



订货须知:
一、①Z45X-16Q法兰闸阀产品名称与型号②Z45X-16Q法兰闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Z45X-16Q法兰闸阀型号,请按Z45X-16Q法兰闸阀型号直接向我们标光阀门销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数。
