Z44T/W型平行式双闸板闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品介质的管路上作启闭作用。
二、Z44T/W平行式双闸板闸阀--主要零件材料
| 零件名称 | 材 料 |
| Z44T-10 | Z44W-10 |
| 阀体、阀盖 | 灰铸铁 | 灰铸铁 |
| 闸 板 | 灰铸铁＋黄铜 | 灰铸铁 |
| 阀 杆 | 碳钢(铜) | 碳钢(铜) |
| 顶 楔 | 球铁 | 球铁 |
| 阀杆螺母 | 青铜（球铁） | 青铜（球铁） |
| 手 轮 | 灰铸铁（球铁） | 灰铸铁（球铁） |
| 型号 | 公称压力
（MPa） | 试验压力 | 适用温度
（℃） | 适用介质 |
强度（水）
（MPa） | 密封（水）
（MPa） |
| Z44T-10 | 1.0 | 1.5 | 1.1 | ≤200 | 蒸气、水、 |
| Z44W-10 | ≤100 | 油品 |

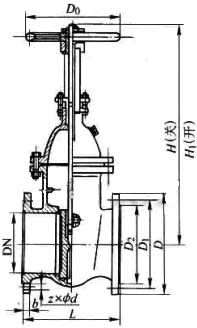

| 型号 | 公称通径
DN(㎜) | 尺寸 | 重量（㎏） |
| L | D | D1 | D2 | b-f | z-фd | H | Do |
| Z44T/W-10 | 40 | 165 | 145 | 110 | 85 | 18-3 | 4-ф18 | 240 | 140 | 11 |
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-ф18 | 260 | 180 | 17 |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-ф18 | 300 | 180 | 20 |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-ф18 | 345 | 200 | 26.5 |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 395 | 200 | 31.5 |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 478 | 240 | 46.5 |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 558 | 240 | 61 |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 720 | 320 | 101 |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 845 | 320 | 144 |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 990 | 400 | 210 |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1175 | 400 | 270 |
| 400 | 480 | 565 | 515 | 482 | 32-4 | 16-ф25 | 1250 | 500 | 395 |
