RVHI 附开指示弹性座封闸阀

附开指示弹性座封闸阀
所属系列:闸阀系列
检索关键字:附开指示弹性座封闸阀,RVHI,弹性座封闸阀,闸阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、附开指示弹性座封闸阀--概述



RVHI附开指示弹性座封闸阀通常用于自动喷水消防管路系统或其他消防系统,来监控供水管路。附开度指示闸阀一般安装在位置离地面较低的地方,RVHI型闸阀上部的指示器可以明显指示阀门开度,便于观察。

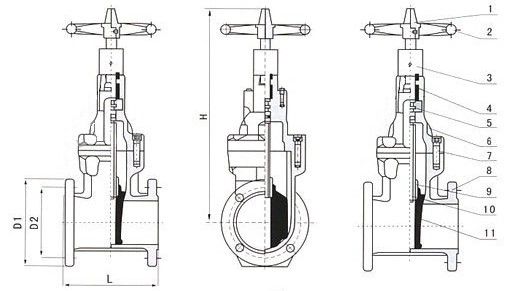

二、附开指示弹性座封闸阀--主要零件材料



序号 零件名称 材料
1 传动帽 球墨铸铁、铸钢
2 手轮 可锻铸铁
3 防尘罩 塑料
4 密封圈 丁腈橡胶、三元乙丙
5 止推轴承 锡青铜
6 阀盖 灰铸铁、球墨铸铁、铸钢
7 螺栓 碳钢、不锈钢
8 阀体 灰铸铁、球墨铸铁、铸钢
9 铜螺母 锡青铜
10 阀杆 不锈钢
11 阀瓣 球墨铸铁+三元乙丙或丁腈橡胶



三、附开指示弹性座封闸阀--主要技术参数



公称压力:1.6~2.5MPa


工作温度:0~80℃


法兰标准:GB/T 17241.6  GB/T 9113


公称通径: 50~400mm


适用介质:水、油、气等


试验标准:GB/T 13927   AP1598



四、主要外形连接尺寸(单位:mm)



DN 50 65 80 100 125 150 200 250 300 350 400
L 178 190 203 229 254 267 292 330 356 381 406
H 370 408 452 510 566 630 765 927 1048 1110 1320
