YQ98003 过滤活塞式遥控浮球阀

过滤活塞式遥控浮球阀
所属系列:水力控制阀系列
检索关键字:过滤活塞式遥控浮球阀,过滤遥控浮球阀,带过滤器浮球阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍


一、YQ98003型过滤活塞式遥控浮球阀--工作原理:


上海上兆阀门制造有限公司生产的YQ98003型过滤活塞式遥控浮球阀主要安装与水池或高架的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主 阀由浮球导阀控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装,使用寿命 长。活塞式阀门性能可靠,强度高、动作平稳。关闭严密可靠,阀体采用流线型设计,流体阻力小,流量大;使用维护方便,主阀安装在水池外面,调试检验方便, 维修简单。YQ98003过滤活塞式遥控浮球主要安装与水池或高架的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装,使用寿命长。活塞式阀门性能可靠,强度高、动作平稳。关闭严密可靠,阀体采用流线型设计,流体阻力小,流量大;使用维护方便,主阀安装在水池外面,调试检验方便,维修简单。


二、YQ98003型过滤活塞式遥控浮球阀--零件材质:


零件名称
材质
阀体、阀盖
铸铁、铸钢、不锈钢
阀座
锡青铜、不锈钢
阀瓣
碳钢、不锈钢+丁腈橡胶
阀杆
铝青钢、铬不锈钢
活塞
铬不锈钢+丁腈橡胶
过滤网
不锈钢
弹簧
不锈钢


三、YQ98003型过滤活塞式遥控浮球阀--技术参数:


 公径压力
 1.6Mpa
 公称通径(DN)
40  50  65  80  100  125  150  200  300  400
 适用温度
0-100
 环境温度
 -30-350
 适用介质
 水(如使用海水中订货需注明)



四、YQ98003型过滤活塞式遥控浮球阀--安装方式及连接要求:


一、根据工况的遥控浮球阀特性,必须在该阀前安装 闸阀;

二、方便日后对该阀进行检修工作.必须在遥控浮球阀后安装可曲绕软连接;

三‘最佳安装方式为卧式,其它方位也可以接受;

四、必须留出足够的工作空间方便检修;

五、吊装时采用有效措施进行.也可利用该阀吊环进行。

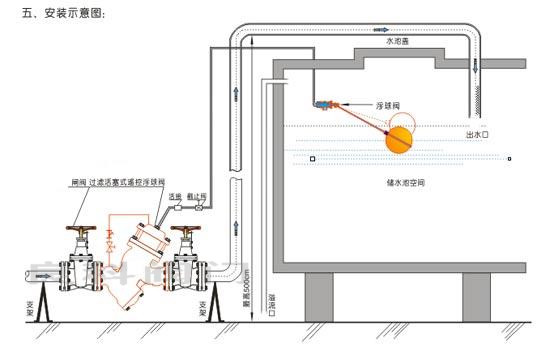

五、YQ98003型过滤活塞式遥控浮球阀--安装示意图:
