600X 水力电动控制阀

水力电动控制阀
所属系列:水力控制阀系列
检索关键字:水力电动控制阀,600X,电动控制阀,水力控制阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、600X水力电动控制阀--概述



600X水力电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。本产品利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。

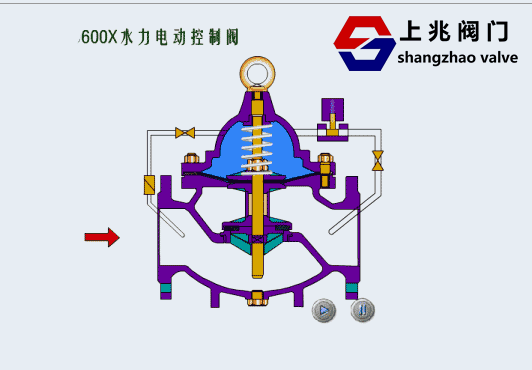

二、600X水力电动控制阀--工作原理



当阀门从进口端给水时,水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。



当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。



三、600X水力电动控制阀--主要技术参数



公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-80
1.6 2.4 1.76
2.5 3.75 2.75



四、600X水力电动控制阀--主要零件材料



零件名称 零件材料
阀体 阀盖 WCB
阀座 阀盘 铜合金
密封圈 O型圈 丁腈橡胶
阀杆 2Cr13
弹簧 50CrVA
针型阀 铜合金
球阀 铜合金
浮球阀 铜合金
微型过滤器 不锈钢



五、600X水力电动控制阀--部件列表



1、电磁向导阀2、针阀3、球阀4、主阀





六、主要外形及连接尺寸



DN L A A1 H H1 F D
mm
D1
mm
D2
mm
n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 194 136 342 250 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 194 136 342 250 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 194 136 342 250 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 240 155 395 278 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 240 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 255 255 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 280 280 175 430 315 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 332 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 375 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 408 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 485 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 550 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 630 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 735 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 788 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 850 460 1070 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 905 490 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 970 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 1050 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 1135 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

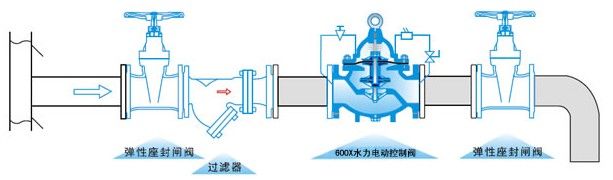

七、安装示意图
