BQ41F 缩径保温球阀

所属系列：球阀系列

检索关键字：缩径保温球阀,BQ41F,缩径球阀,保温球阀,球阀

销售电话：021-66105556

图文传真：021-63061811

在线客服：

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、BQ41F缩径保温球阀--概述

BQ41F 缩径保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。BQ41F缩径保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。BQ41F缩径保温球阀产品具有良好的保温保冷特性，具阀门的痛径与管径一致，同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送还常温下会凝固的高粘度介质。

二、BQ41F缩径保温球阀--主要零部件材料

序号	零件名称	材质		序号	零件名称	材质
序号	零件名称	GB	ASTM	序号	零件名称	GB	ASTM
1	夹套	25	A105	5	球体
2	阀座	WCB	A216-WCB	6	阀杆	1Cr13	A247-410
3	阀体	1Cr18Ni9Ti	SS304	7	填料	柔性石墨
4	密封圈	PTFE、对位聚苯		8	填料压盖	WCB	A216-WCB

注：缩径保温球阀主要零部件及密封面材质可根据实际工况条件或用户特殊要求设计先用。

三、BQ41F缩径保温球阀--主要技术规范

设计标准	ASME　B　16.34　GB/T　12224
结构长度	ASME　B　16.10　GB/T　12221
连接法兰	ASME　B　16.34　JB/T　79
驱动方式	手动、电动、气动
试验和检验	JB/T9092API598
适用介质	重油、胶类等易凝固介质

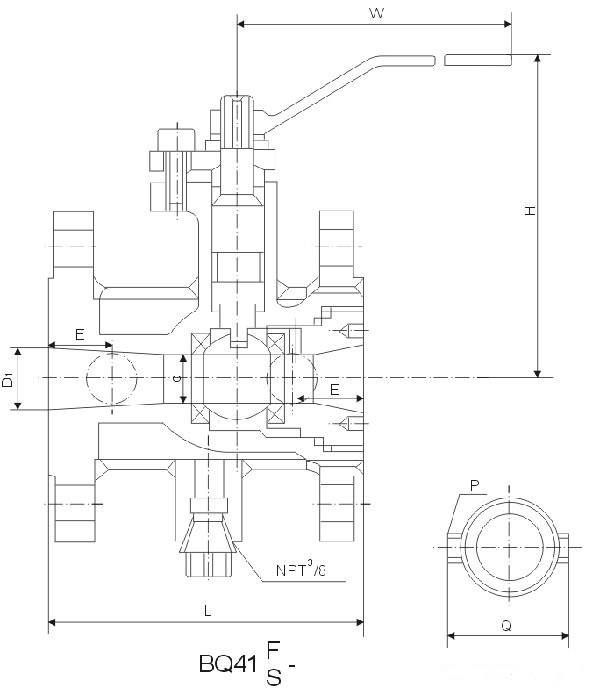

四、I型主要连接尺寸

公称通径DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2

五、II型主要连接尺寸

公称通径DN	L	D	D1	D2	B	F	Z-Φd	2-G
15	130	95	65	45	14	2	4-Φ14	3/8
20	150	105	75	55	14	2	4-Φ14	3/8
25	160	115	85	65	14	2	4-Φ14	3/8
32	165	135	100	78	16	2	4-Φ18	1/2
40	180	145	110	85	16	3	4-Φ18	1/2
50	200	160	125	100	16	3	4-Φ18	1/2
65	220	180	145	120	18	3	4-Φ18	1/2
80	250	195	160	135	20	3	4-Φ18	1/2
100	280	215	180	155	20	3	4-Φ18	1/2
125	320	280	240	210	22	3	4-Φ23	1/2
150	360	335	295	265	26	3	4-Φ23	1/2
