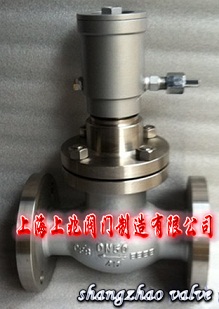

产品介绍 一、QDY421F不锈钢液动紧急切断阀--用途
QDY421F 不锈钢液动紧急切断阀是一种安全保护阀，安装在液化石油气储罐站，液相与气相管路上，与远距离手摇油泵（SB03-175型）配套使用，利用液压控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，快速手动使手摇油泵卸压，或高温使易熔合金熔化，而本阀油缸自动卸压，阀门迅速关闭而止漏，起安全保护作用。 二、QDY421F不锈钢液动紧急切断阀--性能规范
三、QDY421F不锈钢液动紧急切断阀--性能规范
四、保管安装使用注意事项
1、保管时将本阀的各个对外通路用塞子或盖板封闭，存放在干燥通风的室内，长期存放应经常检查，消除污垢，并在加工面上涂防锈油，防止锈蚀。 2、安装前应将本阀清除干净，将各螺纹连接处拧紧。 3、本阀采用止回阀原理，只能单想截断，安装时必须注意阀门标志，将要保护的一端作为阀门入口。 4、订货须注明法兰密封面形式，压力等级及连接标准。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-*14 | 215 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-*14 | 255 | 120 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-*14 | 285 | 120 |
32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-*18 | 300 | 160 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-*18 | 320 | 200 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-*18 | 380 | 240 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4-*18 | 420 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 4-*18 | 450 | 320 |
100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-*23 | 520 | 360 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-*25 | 558 | 400 |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-*25 | 750 | 400 |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-*25 | 950 | 450 |
零 件 名 称 | 材 料 |
阀 体 阀 盖 | 碳 素 钢 WCB |
油缸， 活塞 | 铬不锈钢 |
密封圈， O型川 | 聚四氟乙烯，丁晴橡胶 |
弹簧 | 50CrVA（弹簧钢） |
