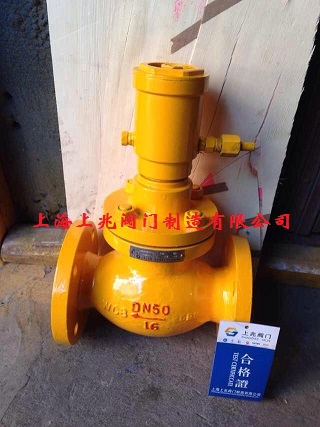

QDY421F-16/40C 液氨紧急切断阀

液氨紧急切断阀
所属系列:切断阀系列
检索关键字:液氨紧急切断阀,QDY421F-16,QDY421F-40C,燃气紧急切断阀,切断阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、液氨紧急切断阀--概述:


QDY421F-16/40C液氨紧急切断阀结合了截止阀,止回阀和气动阀门的优点,采用截止阀的升降结构和止回阀防止介质倒流的原理。切断阀具有可靠的技术性能,低负荷损失和高可靠性,与远距离手摇油泵配套使用,利用手动液压控制阀门开启-关闭。


 切断阀安装在液氨,燃气储罐站或者气体管道上,以便在管道或储罐上发生泄漏甚至起火时,工作人员能通过远距离油泵卸压,或80℃高温使(易熔合金)熔化,阀门油缸自动卸压,阀门迅速关闭而止漏。起到保护人身安全作用,切断阀是目前化工危险品截流比较理想选择的产品。


二、
液氨紧急切断阀--双油泵控制多阀工作原理:


管道安装多只紧急切断阀应该利用二只手摇油泵控制,其中一只油泵工作另一只油泵备用,防止一只油泵损坏时,阀门不能正常工作。多只紧急切断阀情况下分别用一只(J23H-40P)针型阀控制。以便维修能够利用针型阀关闭。


压力等级:20K 4.0MPa


油缸工作压力:≤6.0.Mpa


使用温度: -40~+80℃


油缸使用介质: 混合锭子油 ,变压器油


使用介质: 天然气,液化气,液氨 ,气体


熔闭时间 ±70℃


关闭时间:≤10秒


油缸开启压力:≥2.0MPa


密封圈,O型圈:聚四氟乙烯,丁晴橡胶


阀体:铸刚,不锈钢。304,316,316L


弹簧: 50CrVA(弹簧钢)


油缸, 活塞 :铬不锈钢


类型:常闭式


三、
液氨紧急切断阀--安装尺寸单位:(mm)



DN

     L

     H

     D

    D1

    D2

     b

    f

   z-d

   15

   130

   215

   95

   65

   45

   16

   2

 4-14

   20

   150

   255

   105

   75

   55

   16

   2

 4-14

   25

   160

   285

   115

   85

   65

   16

   2

 4-14

   32

   180

   300

   135

   100

   78

   18

   2

 4-18

   40

   200

   320

   145

   110

   85

   18

   2

 4-18

   50

   230

   380

   160

   125

   100

   20

   3

 4-18

   65

   290

   420

   180

   145

   120

   22

   3

 8-18

   80

   310

   450

   195

   160

   135

   22

   3

 8-18

   100

   350

   520

   230

   190

   160

   24

   3

 8-23

   125

   400

   558

   270

   220

   188

   28

   3

 8-23

   150

   480

   750

   300

   250

   218

   30

   3

 8-25

   200

   600

   950

   360

   310

   278

   34

   3

 12-25

   250

   650

   1050

   425

   370

   322

   36

   3

 12-30

   300

   750

   1120

   485

   430

   390

   40

   3

 16-30



四、液氨紧急切断阀--安装注意事项:


1.保管时将本阀的各个对外通路用塞子或盖板封闭,存放在干燥通风的室内,长期存放应经常检查,消除污垢,并在加工面上涂防锈油,防止锈蚀。


2.安装前应将本阀清除干净,将各螺纹连接处拧紧。


3.紧急切断阀采用止回阀原理,只能单想截断,安装时必须注意阀门标志,将要保护的一端作为阀门入口。阀门安装方向:高进低出。


4.订货须注明法兰密封面形式,压力等级及连接标准。
