闸阀(Gate valve)的安装要点及主要标准 发布时间:16-09-19 |

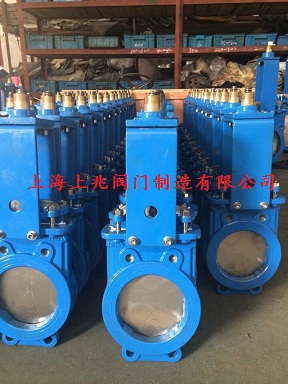

闸阀(gate valve)是一个启闭件闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不适门参数而异 ,通常为 5°,介质温度不高时为 2°52‘。改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。 闸阀(Gate valve)根据内部结构的不同可分为:楔式单闸板式、弹性闸板式、双闸板式、平行闸板式。 闸阀(Gate valve)根据阀杆支架的不同又可分为:明杆闸阀和暗杆闸阀。 闸阀(Gate valve)的安装要点 1)安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。 2)安装在保温管道上的各类手动阀门,手柄均不得向下。 3)阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。 4)手轮、手柄及传动机构均不允许作起吊用,严禁碰撞。 5)带传动机构的闸阀,按产品使用说明书的规定安装。 闸阀(Gate valve)的主要标准 (1)GB/T 12232-2005 通用阀门 法兰连接铁制闸阀 (2)GB/T 12234-2007 石油、天然气工业用螺柱连接阀盖的钢制闸阀 (3)GB8486-87 《内螺纹连接闸阀、截至阀、球阀、止回阀通用技术条例》 (4)GB8465.1-87《内螺纹连接闸阀、截至阀、球阀、止回阀 基本尺寸 铁制闸阀》 (5)JB/T53162-1999 《闸阀产品质量分等》 (6)JB/T5298-91《管线用钢制平板闸阀》 (7)JB/Z243-85《闸阀静压寿命实验规程》 (8)JB/TQ648-8《铁质对夹式平板闸阀》 (9)JB/T53200-94《铁质对价平板闸阀 产品质量分等》 (10)JB/T53242-94《钢制平板闸阀 产品质量分等》 1、原理 关闭件(闸板)沿通路中心线的垂直方向移动做全开和全关切断用。 2、选用 闸阀主要用于截断或接通管路中的介质,一般不作为调节或节流使用。 3、分类 闸阀根据分类方法不同可分为:平行式闸阀、楔式闸阀、升降式闸阀、旋转杆式闸阀、快速启闭闸阀、缩口闸阀、平板闸阀等。 4、特点 流体阻力小,适用的压力、温度范围大,介质流动方向不受限制,密封性能良好。 闸阀 不锈钢保温闸阀 燃气闸阀 铸钢法兰闸阀 电动浆液阀 气动浆液阀 锻钢法兰闸阀 手动刀型闸阀 电动刀型闸阀 信号消防闸阀 平行式双闸板闸阀 不锈钢氨用截止阀 氨气专用截止阀 氨用截止阀 液化气截止阀 氧气专用截止阀 燃气专用升降式止回阀 煤气电磁阀 燃气截止阀 气动截止阀 氧气截止阀 德标波纹管截止阀 铸钢法兰截止阀 电动截止阀 低温截止阀 抗生素截止阀 柱塞截止阀 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
