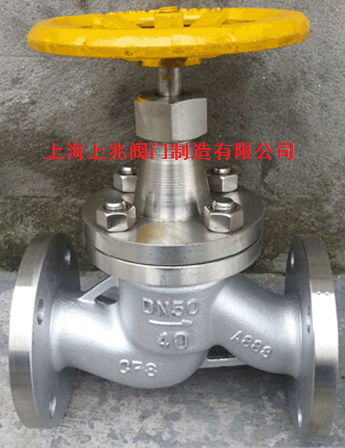

柱塞式截止阀(Globe valve)的原理及安装与维修   发布时间:16-09-18

截止阀(Globe valve)属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。



栓塞式截止阀是常规截止阀的变型。在该阀门中,阀瓣和阀座通常是基于柱塞原理设计的。
阀瓣磨光成柱塞与阀杆相连接,密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开,并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换,可以采用各种各样的材料制成,该阀门主要用于“开”或者“关”,但是备有特制形式的柱塞或特殊的套环,也可以用于调节流量。
栓塞式截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。

柱塞式截止阀(Globe valve)的原理
当旋转手轮时,通过阀杆带动柱塞沿导向环上下运动,使柱塞端部斜锥面与阀座锥面分离或吻合完成阀门的开启或关闭。 在阀门中柱塞与密封圈之间采用过盈配合,通过调节中法兰螺栓把紧力,使密封圈压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了外泄漏。

柱塞式截止阀(Globe valve)的安装与维修
(1)使用时外表及孔 腔需清洁干净,不必拆洗和更换。
(2)可在任意位置安装,介质流动方向见阀体上箭头所示。
(3)经过一段时间的使用后,如出现密封圈磨损磨损引起渗漏,必须先将阀门关闭后,再将中法兰螺栓均匀地略地旋紧以至到不漏即可,不宜盲目将螺栓拧得太紧,需更换密封圈时,应避免柱塞碰撞,防止划痕,阀腔内部应清理干净。
