一、NKJ61H真空截止阀--概述
NKJ61H真空截止阀适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
二、NKJ61H真空截止阀--结构特点
1、NKJ61H 真空截止阀主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
三、NKJ61H真空截止阀--主要性能规范
| 产品类型 | 壳体强度试验/MPa | 上密封试验/MPa | 密封试验/MPa | 适用介质 | 适用温度/℃ |
| NKJ61H-40 | 6.O | 4.4 | 4.4 | 水、蒸汽、空气 | ≤425 |
| NKJ61H-64 | 96 | 7.O | 7.O |
| NKJ61H-100 | 15.O | 11.0 | 11.O |
| NKJ61Y-40l | 6.O | 4.4 | 4.4 | 水、蒸汽、空气 | ≤550 |
| NKJ61Y-64l | 9.6 | 7.0 | 7.O |
| NKJ61Y-1OOI | 15.O | 11.O | 11.O |
四、NKJ61H真空截止阀--主要零件材料
| 零件名称 | 阀体、阀盖 | 阀杆< | 阀瓣 | 密封面 | 阀杆螺母 | 填料 | 紧固件 |
| NKJ61H-C型 | 25或WCB | 铬不锈钢 | 铬不锈钢 | H：合金钢 | 铝青铜 | 膨胀复合石墨 | 优质碳钢 |
| NKJ61Y-l型 | 铬钼钢 | 20CrlM01vA 或38CrMoAlA | 12CrlMo 1VA | Y：硬质合金 | 铬钼钢 |

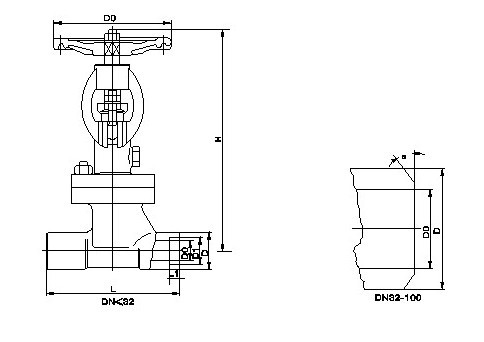

五、NKJ61H真空截止阀--主要尺寸及重量
公称通径
DN/mm | 公称压力
PN/MPa | 主要外形尺寸和连接尺寸/mm
|
| L | H | D | D0 | D1 | L1 | α | W |
| 1O | 4.0 | 130 | 245 | 36 | 11 | 18.4 | 1O | - | 120 |
| 15 | 130 | 245 | 36 | 16 | 22.5 | 1O | - | 120 |
| 20 | 150 | 265 | 44 | 21 | 28.5 | 11 | - | 160 |
| 25 | 160 | 270 | 48 | 26 | 34.5 | 12 | - | 200 |
| 32 | 180 | 285 | 48 | 34 | - | - | 37o30' | 200 |
| 40 | 200 | 320 | 55 | 40 | - | - | 37o30' | 240 |
| 50 | 230 | 365 | 64 | 48 | - | - | 37o30' | 320 |
| 65 | 290 | 41O | 82 | 66 | - | - | 37o30' | 300 |
| 80 | 31O | 430 | 95 | 78 | - | - | 37o30' | 300 |
| 100 | 350 | 470 | 117 | 1OO | - | - | 37o30' | 350 |
| 125 | 400 | 500 | 143 | 126 | - | - | 37o30' | 350 |
| 150 | 480 | 533 | 167 | 150 | - | - | 37o30' | 400 |
| 1O | 6.4 | 130 | 245 | 36 | 1O | 18.4 | 1O | - | 120 |
| 15 | 130 | 245 | 36 | 15 | 22.5 | 1O | - | 120 |
| 20 | 150 | 265 | 44 | 20 | 28.5 | 11 | - | 160 |
| 25 | 160 | 270 | 48 | 25 | 34.5 | 12 | - | 200 |
| 32 | 180 | 280 | 48 | 33 | - | - | 37o30' | 200 |
| 40 | 200 | 320 | 55 | 39 | - | - | 37o30' | 240 |
| 50 | 230 | 365 | 64 | 48 | - | - | 37o30' | 320 |
| 65 | 290 | 41O | 82 | 65 | - | - | 37o30' | 320 |
| 80 | 31O | 430 | 95 | 76 | - | - | 37o30' | 360 |
| 100 | 350 | 470 | 117 | 98 | - | - | 37o30' | 400 |
| 125 | 480 | 500 | 143 | 123 | - | - | 37o30' | 400 |
| 150 | 480 | 533 | 167 | 148 | - | - | 37o30' | 500 |
| 1O | 10.O | 130 | 245 | 36 | 1O | 18.4 | 1O | - | 120 |
| 15 | 130 | 245 | 36 | 14 | 22.5 | 1O | - | 120 |
| 20 | 150 | 265 | 44 | 20 | 28.5 | 11 | - | 160 |
| 25 | 160 | 270 | 48 | 25 | 34.5 | 12 | - | 200 |
| 32 | 180 | 285 | 48 | 32 | - | - | 37o30' | 200 |
| 40 | 200 | 320 | 55 | 38 | - | - | 37o30' | 240 |
| 50 | 230 | 355 | 64 | 48 | - | - | 37o30' | 320 |
| 65 | 290 | 41O | 82 | 63 | - | - | 37o30' | 320 |
| 80 | 31O | 430 | 95 | 74 | - | - | 37o30' | 360 |
| 1OO | 350 | 470 | 117 | 97 | - | - | 37o30' | 400 |
| 125 | 400 | 500 | 143 | 123 | - | - | 37o30' | 400 |
| 150 | 480 | 533 | 167 | 148 | - | - | 37o30' | 500 |
