Y43H-25 先导活塞式蒸汽减压阀

先导活塞式蒸汽减压阀
所属系列:减压阀系列
检索关键字:先导活塞式蒸汽减压阀,Y43H-25,蒸汽减压阀,减压阀
销售电话:021-66105556
图文传真:021-63061811
在线客服:点击这里给我发消息 点击这里给我发消息

感谢您向我们发出订单我们会在最短时间与您联系

产品介绍

一、先导活塞式蒸汽减压阀--概述



Y43H-25先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构与密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。



二、先导活塞式蒸汽减压阀--性能参数:



型号 PN 进口参数 出口压力 / MPa 出口压力 / MPa 适用介质
温度 / ℃ 压力 / MPa
Y43H-25C 25 ≤200 2.5 0.05~1.6 ±0.07 蒸汽



三、先导活塞式蒸汽减压阀--零部件材料:



型号 材料
阀体、上阀盖、下阀盖 主副阀瓣、主副阀座、活塞 主副弹簧 调节弹簧 膜片 活塞环
Y43H-25C WCB 不锈钢 铬钒钢 硅锰钢 不锈钢 合金耐磨铸铁



四、先导活塞式蒸汽减压阀--外形结构尺寸:



DN L D D1 D2 b z×φd H1 H2 重量 / kg
25 180 115 85 65 16 4×φ18 100 310 16
32 200 140 100 76 18 4×φ18 108 320 17
40 220 150 110 84 18 4×φ18 110 325 25
50 250 160 125 99 20 4×φ18 116 330 30
65 280 180 145 118 22 8×φ18 140 355 36
80 310 195 160 132 24 8×φ18 155 375 51
100 350 230 190 156 24 8×φ23 165 385 54
125 400 270 220 184 26 8×φ26 190 430 94
150 450 300 250 211 28 8×φ26 215 450 112
200 550 360 310 274 30 12×φ26 250 520 170

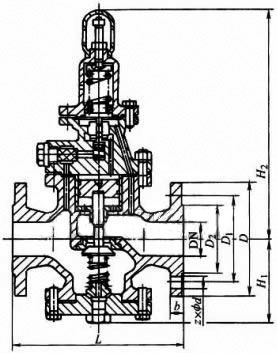

Y43H-25C型铸钢先导活塞式蒸汽减压阀外形尺寸图
