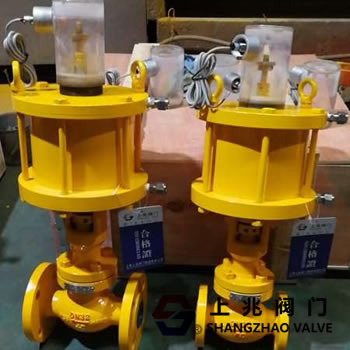

程控气动截止阀（Programmable Pneumatic Globe Valve）是一种广泛应用于工业自动化控制系统中的关键设备。它通过气动执行机构和电子控制器的结合，实现了对流体流量的精确控制。与传统的手动或电动截止阀相比，程控气动截止阀具有响应速度快、控制精度高、可靠性强等优点，因此在石油、化工、电力、冶金、制药等行业中得到了广泛应用。

2.1 阀体部分

阀体是程控气动截止阀的主要组成部分，通常由铸铁、铸钢、不锈钢等材料制成。阀体内部设有阀座和阀芯，阀座固定在阀体内，阀芯则可以在阀体内上下移动。当阀芯与阀座紧密接触时，阀门关闭；当阀芯离开阀座时，阀门打开，流体可以通过阀体流动。

2.2 气动执行机构

气动执行机构是程控气动截止阀的动力源，负责驱动阀芯的运动。它主要由气缸、活塞、弹簧、导向杆等部件组成。气缸内充满压缩空气，当气缸两侧的气压发生变化时，活塞会带动阀芯上下移动，从而实现阀门的开启和关闭。气动执行机构的优点是反应迅速、推力大、维护简单，适用于高温、高压、腐蚀性等恶劣工况。

2.3 电子控制器

电子控制器是程控气动截止阀的大脑，负责接收来自上位机的控制信号，并根据预设的程序发出指令，控制气动执行机构的动作。电子控制器通常采用PLC（可编程逻辑控制器）或DCS（分布式控制系统），能够实现多种复杂的控制功能，如比例调节、积分调节、微分调节等。电子控制器还可以与传感器、变送器等设备连接，实时监测阀门的工作状态，确保系统的稳定运行。

2.4 反馈装置

反馈装置用于检测阀芯的实际位置，并将信号反馈给电子控制器。常见的反馈装置有位置传感器、行程开关等。通过反馈装置，电子控制器可以准确判断阀门的开度，及时调整气动执行机构的动作，确保阀门始终处于设定的工作状态。反馈装置的存在不仅提高了控制精度，还增强了系统的可靠性和安全性。

3.1 控制信号输入

程控气动截止阀的工作过程始于控制信号的输入。通常，控制信号来自上位机或现场操作人员的操作指令。这些信号可以是模拟量（如0-10V电压、4-20mA电流）或数字量（如开关量）。电子控制器接收到控制信号后，会根据预设的控制算法进行处理，生成相应的输出信号，控制气动执行机构的动作。

3.2 气动执行机构的动作

当电子控制器发出开启或关闭阀门的指令时，气动执行机构会立即响应。具体来说，当需要开启阀门时，电子控制器会向气缸的一侧通入压缩空气，推动活塞向下移动，带动阀芯离开阀座，从而使阀门打开。反之，当需要关闭阀门时，电子控制器会向气缸的另一侧通入压缩空气，推动活塞向上移动，使阀芯与阀座紧密接触，从而使阀门关闭。

在某些情况下，程控气动截止阀还可以实现部分开度的调节。此时，电子控制器会根据控制信号的大小，精确控制气缸两侧的气压差，使阀芯停留在某个中间位置，以实现对流体流量的精细调节。这种调节方式特别适用于需要精确控制流量的场合，如化工反应釜的进料控制、锅炉的燃料供应控制等。

3.3 反馈与校正

为了确保阀门的实际开度与设定值一致，程控气动截止阀配备了反馈装置。反馈装置会实时监测阀芯的位置，并将信号反馈给电子控制器。如果实际开度与设定值存在偏差，电子控制器会立即调整气动执行机构的动作，使阀芯回到正确的位置。这一过程称为闭环控制，能够有效提高系统的控制精度和稳定性。

3.4 故障诊断与保护

程控气动截止阀还具备完善的故障诊断和保护功能。例如，当气源压力不足、气缸漏气、阀芯卡住等故障发生时，电子控制器会立即发出警报，并采取相应的保护措施，如停止气动执行机构的动作、锁定阀门位置等。电子控制器还可以记录故障信息，便于后续的维护和检修。

程控气动截止阀凭借其优异的性能和可靠的运行，广泛应用于各个工业领域。以下是几个典型的应用场景：

4.1 石油化工行业

在石油化工行业中，程控气动截止阀主要用于控制各种介质的流量，如原油、成品油、化学品等。由于石油化工生产过程中涉及到高温、高压、腐蚀性等复杂工况，因此对阀门的耐久性和可靠性要求极高。程控气动截止阀不仅能够在恶劣环境下长期稳定运行，还能实现精确的流量控制，确保生产过程的安全和高效。

4.2 电力行业

在电力行业中，程控气动截止阀广泛应用于锅炉、汽轮机、冷却塔等设备的流体控制系统。例如，在锅炉给水系统中，程控气动截止阀可以根据负荷变化自动调节给水量，确保锅炉的稳定运行；在冷却塔中，程控气动截止阀可以控制冷却水的流量，保证机组的散热效果。程控气动截止阀还可以用于电厂的燃料供应系统、废水处理系统等，发挥重要作用。

4.3 冶金行业

在冶金行业中，程控气动截止阀主要用于控制炉前、炉后系统的流体流量。例如，在高炉炼铁过程中，程控气动截止阀可以精确控制风口的进风量，确保炉内温度和压力的稳定；在连铸连轧过程中，程控气动截止阀可以控制冷却水的流量，防止铸坯过热或过冷。程控气动截止阀还可以用于冶金企业的煤气输送系统、氧气供应系统等，保障生产安全。

4.4 制药行业

在制药行业中，程控气动截止阀主要用于控制药品生产过程中的物料输送和反应条件。例如，在药物合成过程中，程控气动截止阀可以精确控制反应釜内的原料进料量，确保反应的顺利进行；在药品包装过程中，程控气动截止阀可以控制包装机的进料速度，保证产品质量。程控气动截止阀还可以用于制药企业的纯化水系统、蒸汽系统等，满足GMP（药品生产质量管理规范）的要求。

5.1 优势

程控气动截止阀具有以下显著优势：

响应速度快：气动执行机构的反应时间通常在毫秒级别，能够快速响应控制信号，适应高速动态控制需求。

控制精度高：通过电子控制器和反馈装置的配合，程控气动截止阀可以实现高精度的流量控制，满足不同工艺要求。

可靠性强：气动执行机构结构简单，维护方便，能够在高温、高压、腐蚀性等恶劣环境下长期稳定运行。

安全性好：程控气动截止阀具备完善的故障诊断和保护功能，能够在异常情况下及时采取措施，保障系统安全。

5.2 挑战

尽管程控气动截止阀具有诸多优势，但在实际应用中也面临一些挑战：

气源要求高：气动执行机构依赖压缩空气作为动力源，因此对气源的质量和压力有较高要求。如果气源不稳定或含有杂质，可能会影响阀门的正常工作。

成本较高：相比于传统的手动或电动截止阀，程控气动截止阀的初期投资较大，尤其是在需要配备复杂的电子控制系统时，成本会进一步增加。

维护难度大：虽然气动执行机构本身结构简单，但电子控制器和反馈装置的维护相对复杂，需要专业的技术人员进行操作和调试。

程控气动截止阀作为一种先进的工业自动化设备，凭借其快速响应、高精度控制、可靠运行等优点，已经在多个行业中得到了广泛应用。然而，随着工业自动化技术的不断发展，程控气动截止阀也需要不断改进和创新，以应对日益复杂的工况和更高的控制要求。未来，随着智能化、网络化技术的引入，程控气动截止阀有望实现更加智能的控制和管理，为工业生产带来更大的价值。
