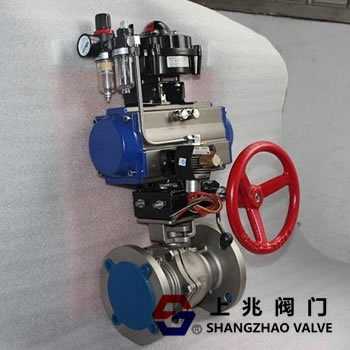

气动带手动球阀Q6S41F故障自动复位单作用防爆气动带手轮球阀是球阀配上气动执行器及蜗轮手动装置组成的，增加蜗轮手动装置防止阀门气缸无气源状态手动可操作阀门的开关，使其气动阀门更安全可靠。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。上兆气动带手轮球阀采用新型AT/GT系列气动执行器，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。

Q6S41F气动带手轮球阀是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀及蜗轮手动装置直接组合而成。当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。气动执行器能快速旋转90度就能使球阀瞬间关闭严密，当气动执行器发生故障时，也可用手动蜗轮装置进行阀门的关闭和开启，减少了发生故障的机率。

1、蜗轮手动装置，增加气动阀门的安全性。

2、安装简便，能以任意方向安装于管道中的任意部位。

3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。

4、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

5、操作力矩小，流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单，维修更换方便。

气动球阀中单作用和双作用指的是气动球阀所配气动执行器可分为单作用和双作用。其区别在于：单作用的气缸内有弹簧，而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。

紧急切断阀单作用气动执行器一般分为常开型和常闭型（常开型：通气关，断气开；常闭型：通气开，断气关），也就是说，在安装之前有一个设定，设定其为开或者关，如果是常开的，那就是在通气的情况下气动执行器关闭阀门，如果气源出现故障或者突然停电，单作用气动执行器靠弹簧自动复位为开的状态，也就是说会回到它的设定状态，设定为关，则会回到关的状态，一般在危险的工况中使用较多，比如输送可燃气体或可燃液体，在失去气源又出现紧急情况的时候，单作用气动执行机构能自动复位把危险降低，而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门，当要关闭阀门的时候另外一边通气才能关闭，双作用气动执行器是靠气缸工作复位的，在失去气源的时候只能保持原位。

1、双作用执行器：控制阀门的开启和关闭。

2、单作用执行器（弹簧复位）：在电路气路切断或者有故障时自动关闭阀门。

3、单控电磁阀：供电时阀门打开或者关闭，断电时阀门关闭或者打开（可提供防爆型）。

4、双控电磁阀：一个线圈通电时阀门打开，另一个线圈通电时阀门关闭，有记忆功能（可提供防爆型）。

5、限位开关回信器：远距离传送阀门开和关位置信号（可提供防爆型）。

6、电气定位器：根据电流信号（4-20mA)的大小对阀门的介质流量调节控制（可提供防爆型）。

7、气动定位器：根据气压信号（标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。

8、电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。

9、气源处理三联件：包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。

10、手动操作：自动控制在不正常情况下可以手动操作阀门的启闭。
