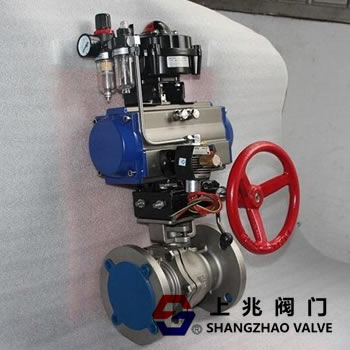

气动紧急切断阀执行机构的选择
气动紧急切断阀气动执行机构由压缩空气驱动来控制阀门,具有结构简单、动作可靠、性能稳定、维护方便、防火防爆、易于做成大推力的执行机构、价格低廉、维护简单、对环境适应性好等优点。缺点是必须铺设专用的供气管道来实现控制。对于双作用气动执行机构,切断气源后不能回到预定位置,对于单作用气动执行机构,切断气源后可以依靠弹簧回到预定位置。根据控制气压转化为排量的方式不同,气动执行器可分为膜片式、活塞式和齿轮齿条式。
气动紧急切断阀执行器是一种活塞式执行器,适用于关闭和控制90°角行程的阀门,如蝶阀、切断阀、球阀和旋塞阀。当压缩空气进入气缸时,推动活塞做直线运动,利用活塞销和拨叉的U型槽将活塞的直线运动转化为拨叉的旋转运动,拨叉的旋转带动输出轴旋转,从而实现对气动切断阀的控制。
根据紧急切断阀动作类型的不同,可分为单作用气动执行机构和双作用气动执行机构。 单作用活塞气动执行器,一个开关由气源驱动,另一个由弹簧复位;开关动作全部由气源驱动,即双作用活塞式气动执行机构。 结构化不同的,截止阀可分为单作用常闭式气缸和双作用常开式活塞,通常由扭矩决定,双作用气缸提供的力更大。
气动紧急切断阀执行机构的工作原理
当压缩空气从喷嘴A进入液氨紧急切断阀气动执行机构时,气体推动双活塞向两端气缸盖直线运动。活塞上的齿条带动转轴上的齿轮逆时针旋转90度,气动切断阀打开。此时气动执行阀两端的气体随B喷嘴排出,反之,当压缩空气从B喷嘴进入氨紧急切断阀气动执行机构两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针旋转90度,使气动切断阀关闭,气动执行机构中间的气体随A喷嘴排出。
|
