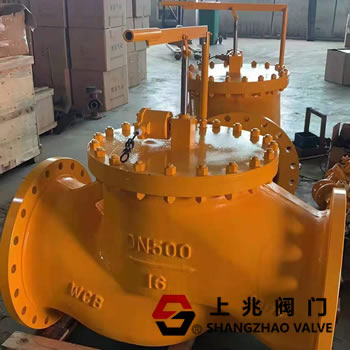

紧急切断阀的气动阀杆轴线同时偏离蝶板中心和阀体中心，密封副为斜椎的蝶阀，称为三偏心蝶阀。三偏心蝶阀广泛应用于冶金、电力、石化、给排水、市政建设等工业管道中。具有无死区设计、双重安全结构、阀体阀座结构等特点。来调节流量和卸载流体。气动紧急切断阀自问世以来，为了适应日益苛刻的工作条件，也在经历着一个自我完善和不断发展的过程。即使理论上能做到最基本的零泄漏，三偏心蝶阀实际上也要靠精心的设计和精密的制造。本次设计的蝶阀为三偏心蝶阀，由双作用气缸驱动。主要用于钢铁厂转炉煤气的回收，也可用于化工、电站、石油工业。

1。气动紧急切断阀主要零件的设计

该阀主要由阀体、阀杆、蝶板、蝶柱、支架、支座等零件组成。这种阀门的工作原理是:气缸通过阀杆带动蝶板转动，蝶板与阀体密封面配合，通道被切断，即关闭；否则，它是开放的。气动紧急切断阀阀体的结构设计它是蝶阀的重要部件之一，其质量通常占整个阀体总质量的70%左右。根据转炉炼钢产生一氧化碳、二氧化碳、氮气、氢气、水蒸气、少量氧气和少量甲烷的特点阀体材质为球墨铸铁QT400，具有足够的强度、刚度和耐腐蚀性，满足设计要求。

根据参考数据，气动紧急切断阀找到相应的公称压力pg=2.5×105Pa。从公称直径DN=100mm和公称压力可以确定蝶阀法兰类型为铸铁双法兰连接。根据相关文献可以发现，阀体的总结构长度为L=150mm，宽度为K = 160 mm，根据阀门的流通能力和流体的阻力系数，确定阀体的流道为100mm。

阀体最小壁厚可按下式计算:

式中:P '为关闭时刻前后的压差，p'=317.52Pa，将相关数据代入上式，可得T≥12.37mm，四舍五入后取T=15mm。

1.2 .蝶板的设计计算

1蝶板大端直径D的确定

根据GB/T12238-2008，蝶板大端直径可由公称直径得出，即蝶阀阀座的最小直径D=94mm。

2蝶板中性面长短半径的确定

蝶板中性面长半径

其中:A0为蝶阀阀座最小直径的一半；α是偏心角。根据密封副材料，偏心角是目前阀门厂家广泛使用的参数，α= 15；e为蝶板中性面，取值为10mm。将相关数据代入上式，可以得到RA=45.56mm，RB=43。

0.89毫米.

1.3 .蝶阀密封比的确定

参考文献得到的蝶阀密封比公式为:

其中:pj为计算压力，PJ = PG+P '；m是比例系数，取值为1；α是外圆的半径，取值为35mm;c为内圆半径，取1mm;b为密封副的接触宽度，值为27.2mm，将上述数据代入公式，可得:qh=22.74×105Pa。对于刚性密封面，公式计算的qh值减少25，即qh=17.05×105Pa。

1.4 .蝶阀轴向和径向偏心的设计计算

将相关数据代入上式，得到eu003C11.16mm，根据实际要求，e=8mm较好。设阀杆直径为d，为了保证蝶阀有完整连续的密封面，轴向偏心距C还应满足下式:。为了增加阀杆的刚性，阀杆的直径应该更大。综合考虑后，取c=20mm，代入上式，计算阀杆直径d=24mm。

2。传输方案的设计与分析。

由于蝶阀主要用于炼钢转炉，对精度和声音要求不高，采用气动驱动方式，气缸采用双作用普通单缸。三偏心蝶阀通过阀杆带动蝶板转动。如果蝶板与阀体密封面重合，通道被切断，即关闭；否则，它是开放的。气动系统

气动紧急切断阀主要由气动执行机构和蝶阀组组成。

程，气动紧急切断阀是一种利用随阀杆旋转的圆形蝶板作为启闭部件来实现启动动作的气动阀门，主要用作切断阀。三偏心蝶阀作为一种先进的蝶阀，以其独特的性能在国民生产和生活中得到广泛应用。作者为炼钢转炉系统设计了三偏心蝶阀，并对其主要零件进行了计算。
