电动蝶阀的工作原理及选型   发布时间:22-09-02

电动蝶阀的工作原理及选型:

电动蝶阀通常由0 ~ 90°偏转角的电动执行机构与蝶阀通过机械连接成一个整体,经过安装调试。按作用方式,有:开关型和调节型。A型开关是直接接通电源AC220V或其他功率级,通过开关的正反向完成开关动作。I型由AC220V电源驱动,接收工业自动化控制系统预设的4~20mA0~5等弱电控制信号,完成调节。连接方式主要有:法兰式和卡式。它是工业自动化控制领域中一个重要的执行单元。这种阀门通常水平安装。
 使用工业自动化生产中管道流量、压力和温度的控制。例如:电力、冶金、石化、环保、能源管理、消防系统等。

蝶阀的优点:

1。工作压力和工作温度范围小。
2。密封性差。
蝶阀按其结构形式可分为偏置式、立式、斜板式和杠杆式。按密封形式可分为相对密封型和硬密封型两种。软密封型一般用橡胶圈密封,硬密封型一般用金属圈密封。
根据连接类型,可分为法兰连接和卡箍连接;按传动方式可分为手动、齿轮传动、气动、液压和电动。
安装和维护
1。在安装过程中,阀盘应该停在关闭位置。
2。开启位置应根据蝶板的旋转角度来确定。
3.对于带旁通阀的蝶阀,在开启之前先打开旁通阀。
4、应按制造商的安装说明进行安装,重型蝶阀,应设置牢固的基础。
选择使用 u002保险丝
蝶阀的蝶板安装在管道的直径方向。在蝶阀阀体的圆柱形通道内,圆盘形蝶板绕轴线旋转,旋转角度为0-90°,当旋转到90°时,阀门全开。蝶阀结构简单,体积小,重量轻,只由几个零件组成。而且阀门只需旋转90度即可快速开启和关闭,操作简单。同时,该阀具有良好的流体控制特性。当蝶阀处于全开位置时,蝶板的厚度就是介质流经阀体时的阻力。因此,该阀产生的压降很小,因此具有良好的流量控制特性。蝶阀有两种类型:弹性密封和金属密封。弹性阀,密封圈可嵌在阀体内或附在蝶板周边。
一般来说,带有金属密封的阀门比带有弹性密封的阀门使用寿命更长,但是很难达到完全密封。金属密封能适应较高的工作温度,而弹性密封有温度的限制。
如果要求将蝶阀用作流量控制,主要是正确选择阀门的尺寸和类型。蝶阀的结构原理特别适合制作大口径阀门。蝶阀不仅广泛应用于石油、天然气、化工、水处理等一般行业,还应用于热电站的冷却水系统。

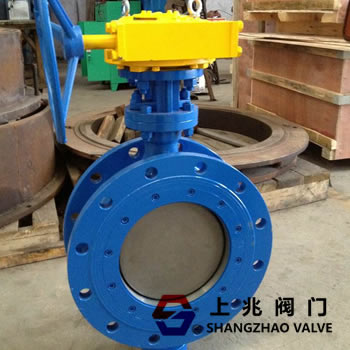

常用的蝶阀有对夹式蝶阀和法兰式蝶阀。
两种。对夹式蝶阀用双头螺栓将阀门连接在两个管道法兰之间,而法兰蝶阀在阀门上有法兰,螺栓将阀门两端的法兰连接到管道法兰上。
蝶阀的结构及使用中存在的问题。目前,蝶阀作为实现管道系统启闭和流量控制的元件,电动紧急切断阀已在石油、化工、冶金、水电等领域得到应用。在已知的蝶阀技术中,密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。由于结构特点的限制,不适合高温、高压、耐腐蚀、耐磨损等行业。
高级蝶阀是一种三偏心金属硬密封蝶阀。阀体和阀座为连接部件,阀座的密封面覆盖有耐热耐腐蚀的合金材料。与传统蝶阀相比,这种蝶阀具有耐高温、操作方便、启闭无摩擦、传动机构扭矩增大时补偿密封、提高密封性能、延长蝶阀使用寿命等优点。
然而,蝶阀在使用中仍存在以下问题:由于多层软硬层压密封圈固定在阀板上,切断阀当阀板常开时,介质会对其密封面形成正冲刷,金属片夹层中的软密封带会直接受到冲刷的影响。
施工和安装要点
1。安装位置、高度、进出口方向必须符合设计要求。注意,介质流向应与阀体上标记的箭头方向一致。
连接应牢固、紧密。
2。阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准通用阀门标志GB 12220。对于工作压力大于1.0 MPa并在主管道上切断的阀门,安装前应进行强度和严密性试验,合格后方可使用。强度试验时,试验压力应为公称压力的1.5倍,持续时间不应小于5min。阀门外壳和填料应合格,无泄漏。在严密性试验中,试验压力为公称压力的1.1倍;测试持续时间符合GB 50243的要求。
特点
1、小巧轻便,易于拆卸和维修,可安装在任何位置。
2。结构简单紧凑,90度旋转开启快速。
3、运行扭矩小,省力轻便。
4。流量特性趋于平直,调节性能良好。
5。该密封材料耐老化、耐腐蚀,可应用于各种介质。用于水厂、电厂、钢厂、造纸、化工、餐饮等系统的给排水,作为调节和切断使用。
