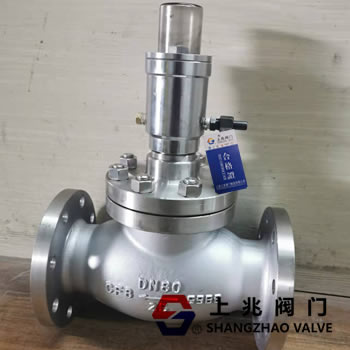

储运防爆紧急切断阀概述：

　　储运防爆紧急切断阀本产品适用于油库和化工厂(仓库)油罐的进出油管路。当油或化学液体溢出、泄漏或着火时，紧急关闭切断阀，切断油或危险的化学液体。杜绝因泄漏引发的爆炸事故和火灾事故，确保国家和人民的生命财产安全。它也可以用作电动阀。

　　二。储运防爆紧急切断阀的产品结构

　　结构为活塞式。它主要由主阀和液压系统组成。液压系统是以液压油为动力传递介质的独立系统，具有故障率低、噪音低、维护方便、使用寿命长的特点。

　　三。储运防爆紧急切断阀主要技术参数

　　产品型号：0QDQ421F-25C

　　公称直径：100；150；200；250；300毫米

　　防爆等级：ExdBT4 GB

　　工作电压：交流380伏/220伏

　　工作压力：0 ~ 1.6兆帕

　　阀体材料：铸钢(不锈钢阀体可根据用户要求定制)

　　四。储运防爆紧急切断阀工作环境条件

　　1.切断阀适用于II类和B类表面温度不高于T4集团爆炸性混合物表面温度的场所，如汽油、煤油、柴油、航空煤油、粘度不大于恩氏粘度的润滑油、化学液体等。

　　2.电源电压的波动不应超过额定电压的10%。

　　3.入口管道必须配备过滤装置。

　　4.环境温度-40 ~ 55

　　5.环境湿度不超过90%

　　五：安装要求建议

　　打开包装箱前，先检查装箱单与实物是否*，订购的产品型号、规格、参数是否*，是否有产品合格证。检查产品在运输过程中是否损坏或不完整。如有不符合，请直接联系本公司。

　　请按照安装示意图安装，安装在出油管线上的切断阀应比出油管线低800mm，以避免油箱放油困难。为了方便拆卸和检查，请设置旁通管。

　　截止阀应水平安装，阀体的箭头应朝向介质流动的方向*。

　　切断阀的连接形式为法兰连接。具体尺寸见法兰尺寸图。法兰标准为GB/T9119-2010，法兰之间的螺栓全部拧紧。

　　气动切断阀与管道连接牢固后，用耐油性能良好的6芯6 * 1mm  (3芯3 * 1mm)塑料护套绝缘电缆(RVV型)通过防爆接线盒电气接口的G1/2连接器与电气控制装置连接。

　　电源和电控装置位于非爆炸危险场所。

　　接线：参见电气原理图进行接线。

　　不及物动词油库防爆紧急切断阀的工作环境

　　6.1切断阀适用于II类和B类表面温度不高于T4组爆炸性混合物的场所，如汽油、煤油、柴油、粘度不大于4度Si's的润滑油、化学液体等。

　　6.2电源电压的波动不应超过额定电压的10%。6.3进水管必须装有过滤装置。

　　6.4环境温度-20 ~ 40

　　6.5环境湿度不超过90%

　　七。工作原理

　　液动切断阀为常闭阀，安装在油罐管道入口阀的上方，出口阀的下方。阀门正常工作时，按下启动按钮，防爆电机带动油泵将压力油打入油缸下腔。动力活塞杆拉起阀门活塞，使阀门在正常工作状态下开启。当液位计和可燃气体报警器发出报警信号或突然停电时，阀杆立即使活塞在弹簧力和自重的作用下迅速下降，关闭切断阀，切断油或化学液体。故障(或事故)排除后，按照正常工作程序进行。
