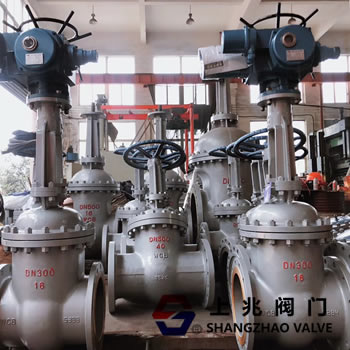

Z941H-16C-350_电动法兰闸阀   发布时间:21-11-04

一、Z941H-16C-350_电动法兰闸阀产品概述:

Z941H-16C-350_电动法兰闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不适合作调节和节流。闸板有两个密封面,经常用的楔式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异,通常为5°楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

二、Z941H-16C-350_电动法兰闸阀产品特点:

1、密封可靠,性能优良,造型美观.
2、闸板、阀座密封面用铁基合金堆焊或司太立(slite)钴基硬质金堆焊而成,耐磨、耐 高温,耐腐蚀,抗擦伤性能好、使用寿命长
3、采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松.
4、阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性.
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求.
6、阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温 度及介质工况




三、Z941H-16C-350_电动法兰闸阀产品工作原理:

开启过程
1在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。
2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
关闭过程
1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。
3 快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
4手轮转动的 后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。

四、Z941H电动法兰闸阀产品装配要求:

1、装配用工具必须在装配前进行脱脂清洗,保证洁净;
2、装配工人必须身着洁净的纯棉工作服,头戴纯棉帽,头发不能外漏,脚穿干净鞋子,手戴塑胶手套,脱脂;
3、紧急切断阀安装车间必须保证洁净,或者搭建临时的洁净区域,例如用新购的彩条布或者塑料薄膜等,防止在安装过程中有灰;
4、装配完成的阀门用氮气至少吹扫1分钟;
5、气密试验合格后进行包封,用干净聚乙烯帽密封,聚乙烯帽使用前应用有机
