长期以来市场上使用的一般 闸阀普遍存在着漏水或生锈现象,本企业引进欧洲高科技橡胶及阀门制造技术所生产的弹性座封闸阀,克服了一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

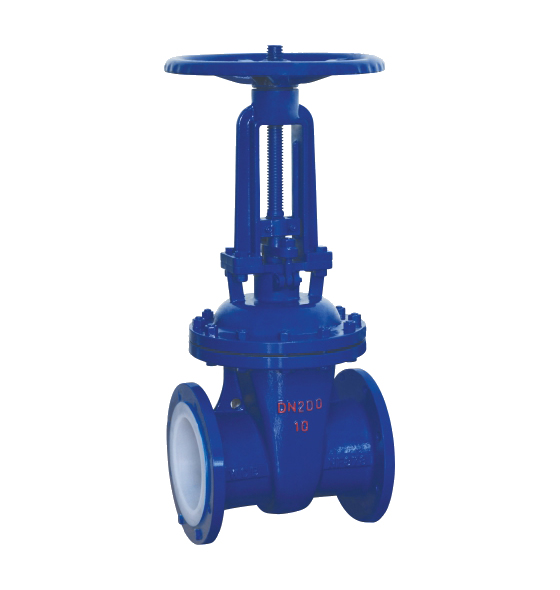

随着现代工业的飞跃发展,Z41F4衬四氟法兰闸阀阀及其各类管路附件在石油、印染、化工等各领域中得到迅速应用的推广,显示了强大的生命力,做为工程中首xuan项目已引起各工程设计单位和施工单位的极大关注与青睐,是一种极具市场潜力的朝阳产品。Z41F4衬四氟法兰闸阀是具有开关和流量调节双重功能,可以方便的开、关气路,而不影响流量,衬氟止回阀保证了流量的重复性。开起缓慢, 紧急切断阀减小了瞬间管道压力对仪表的冲击力。相当加了一个阻尼器,从而大大提针型阀的使用寿命。衬氟阀门专用于控制腐蚀性或强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路,具有强度高、耐腐蚀性能好的特点。
三、Z41F4衬四氟法兰闸阀安装与维护:
1手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。 2闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。 3按产品使用说明书的规定安装。 4如果阀门经常开关使用 , 每月至少润滑一次。
四、Z41F4衬四氟法兰闸阀外形尺寸:
公称通径 | 标准值 | 参考值 | DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Фd | W | D0 | H | WT(Kg) | PN0.6MPa | 15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Ф12 | 100 | 100 | 120 | 5 | 20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Ф12 | 100 | 120 | 140 | 6 | 25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Ф12 | 120 | 130 | 150 | 7 | 32 | 11/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Ф14 | 120 | 156 | 185 | 10 | 40 | 11/2 | 240 | 130 | 100 | 80 | 3 | 16 | 4-Ф14 | 160 | 165 | 205 | 18 | 50 | 2 | 250 | 140 | 110 | 90 | 3 | 16 | 4-Ф14 | 160 | 350 | 400 | 25 | 65 | 21/2 | 270 | 160 | 130 | 110 | 3 | 16 | 4-Ф14 | 180 | 370 | 435 | 30 | 80 | 3 | 280 | 185 | 150 | 125 | 3 | 18 | 4-Ф18 | 180 | 430 | 510 | 43 | 100 | 4 | 300 | 205 | 170 | 145 | 3 | 18 | 4-Ф18 | 220 | 495 | 595 | 58 | 125 | 5 | 325 | 235 | 200 | 175 | 3 | 20 | 8-Ф18 | 220 | 610 | 735 | 100 | 150 | 6 | 350 | 260 | 225 | 200 | 3 | 20 | 8-Ф18 | 240 | 670 | 820 | 115 | 200 | 8 | 400 | 315 | 280 | 255 | 3 | 22 | 8-Ф18 | 240 | 815 | 1015 | 145 | 250 | 10 | 450 | 370 | 335 | 310 | 3 | 24 | 12-Ф18 | 240 | 965 | 1215 | 230 | 300 | 12 | 500 | 435 | 395 | 362 | 4 | 24 | 12-Ф23 | 280 | 1140 | 1440 | 335 | 350 | 14 | 550 | 485 | 445 | 412 | 4 | 26 | 12-Ф23 | 280 | 1275 | 1625 | 540 | 400 | 16 | 600 | 535 | 495 | 462 | 4 | 28 | 16-Ф23 | 320 | 1445 | 1845 | 670 | 450 | 18 | 650 | 590 | 550 | 518 | 4 | 28 | 16-Ф23 | 320 | 1530 | 1980 | 780 | 500 | 20 | 700 | 640 | 600 | 568 | 4 | 30 | 16-Ф23 | 360 | 1725 | 2225 | 850 | 公称通径 | 标准值 | 参考值 | DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Фd | D0 | H | H1 | WT(Kg) | PN1.0MPa | 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 100 | 110 | 125 | 6 | 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 100 | 120 | 140 | 7 | 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 120 | 132 | 155 | 8 | 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 120 | 156 | 185 | 11 | 40 | 11/2 | 240 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 160 | 167 | 210 | 20 | 50 | 2 | 250 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 160 | 358 | 410 | 28 | 65 | 21/2 | 270 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 180 | 375 | 440 | 32 | 80 | 3 | 280 | 195 | 160 | 135 | 3 | 22 | 4-Ф18 | 180 | 435 | 515 | 45 | 100 | 4 | 300 | 215 | 180 | 155 | 3 | 22 | 8-Ф18 | 220 | 500 | 600 | 60 | 125 | 5 | 325 | 245 | 210 | 185 | 3 | 24 | 8-Ф18 | 220 | 615 | 740 | 110 | 150 | 6 | 350 | 280 | 240 | 210 | 3 | 24 | 8-Ф23 | 240 | 675 | 825 | 120 | 200 | 8 | 400 | 335 | 295 | 265 | 3 | 26 | 8-Ф23 | 280 | 820 | 1020 | 150 | 250 | 10 | 450 | 390 | 350 | 320 | 3 | 28 | 12-Ф23 | 320 | 970 | 1220 | 240 | 300 | 12 | 500 | 440 | 400 | 368 | 4 | 28 | 12-Ф23 | 320 | 1145 | 1445 | 340 | 350 | 14 | 550 | 500 | 460 | 428 | 4 | 30 | 16-Ф23 | 360 | 1280 | 1630 | 550 | 400 | 16 | 600 | 565 | 515 | 482 | 4 | 32 | 16-Ф25 | 400 | 1450 | 1850 | 680 | 450 | 18 | 650 | 615 | 565 | 532 | 4 | 32 | 20-Ф25 | 500 | 1538 | 1988 | 795 | 500 | 20 | 700 | 670 | 620 | 585 | 4 | 34 | 20-Ф25 | 500 | 1730 | 2230 | 880 |
PN1.6MPa15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 120 | 110 | 130 | 7 | 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 120 | 120 | 140 | 8 | 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 120 | 135 | 160 | 9 | 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 160 | 160 | 190 | 13 | 40 | 11/2 | 240 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 160 | 170 | 220 | 25 | 50 | 2 | 250 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 160 | 360 | 410 | 32 | 65 | 21/2 | 270 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 180 | 380 | 440 | 38 | 80 | 3 | 280 | 195 | 160 | 135 | 3 | 22 | 8-Ф18 | 180 | 440 | 520 | 50 | 100 | 4 | 300 | 215 | 180 | 155 | 3 | 24 | 8-Ф18 | 240 | 500 | 600 | 68 | 125 | 5 | 325 | 245 | 210 | 185 | 3 | 26 | 8-Ф18 | 240 | 615 | 740 | 125 | 150 | 6 | 350 | 280 | 240 | 210 | 3 | 28 | 8-Ф23 | 280 | 680 | 830 | 170 | 200 | 8 | 400 | 335 | 295 | 265 | 3 | 30 | 12-Ф23 | 280 | 820 | 1020 | 210 | 250 | 10 | 450 | 405 | 355 | 320 | 3 | 32 | 12-Ф25 | 320 | 980 | 1230 | 260 | 300 | 12 | 500 | 460 | 410 | 375 | 4 | 34 | 12-Ф25 | 320 | 1150 | 1450 | 480 | 350 | 14 | 550 | 520 | 470 | 435 | 4 | 38 | 16-Ф25 | 400 | 1285 | 1635 | 620 | 400 | 16 | 600 | 580 | 525 | 485 | 4 | 40 | 16-Ф30 | 400 | 1455 | 1855 | 805 | 450 | 18 | 650 | 640 | 585 | 545 | 4 | 44 | 20-Ф30 | 500 | 1545 | 1990 | 880 | 500 | 20 | 700 | 705 | 650 | 608 | 4 | 46 | 20-Ф34 | 500 | 1735 | 2235 | 920 |
|
