不锈钢球阀工作原理三维图   发布时间:21-09-16

不锈钢球阀(Ball Valve)启闭件是球体,由阀杆带动,并绕球阀轴线作旋转90°开启或关闭。不锈钢球阀操作方式有手柄、蜗轮、电动执行器、液动执行器、气动执行器等,亦可用于流体的调节与控制,紧急切断阀在管路中主要用来做切断、分配和改变介质的流动方向,密封性好,操作方便,开闭迅速,结构简单、体积小、阻力小,重量轻等特点。

1、通过阀杆向左传动球体,旋转90度,全部打开。
2、通过阀杆向右传动球体,旋转90度,全部关闭。

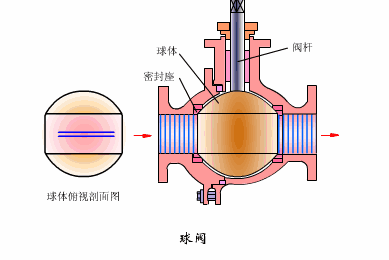

不锈钢球阀结构原理:

1.球阀由阀体、阀杆、密封座、球体组成。
2.球阀的球芯是圆形的,可通过模拟信号调节球体开量,从而达到精准调节。
3.密封可靠,采用四氟密封可达到0泄露,可用于气体、真空系统中。
4.耐高温,采用PPL密封或金属硬密封,在一些高温气体或液体中正常使用。
5.结构简单,可自由拆卸密封,更换密封材料,使用方便。
6.使用寿命长,在正常工况下,多频操作,无需更换密封件,可连续10万次动作。
7.可用范围广,用于水、蒸汽,气体,天然气、液化气等领域,高真空系统至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
9、全通径结构,流体阻力小,流量大,流量不受损失。
10、启闭速度快,开启关闭只需90度旋转,最快开启时间1秒。
