| 三偏心硬密封蝶阀的适用场合及原理 发布时间：21-09-08 |

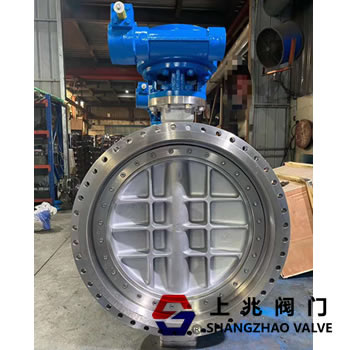

硬密封蝶阀为三偏心金属密封结构，密封形式为金属对金属密封，金属密封环对金属密封可互换，不锈钢板和石墨复合板密封环对金属密封。 硬密封蝶阀除电动驱动外，还可采用手动、蜗轮、气动等方式驱动。 此阀一般水平安装。 气动硬密封蝶阀的结构密封蝶阀由进口气动活塞执行机构和三芯硬密封蝶阀组成，俗称气动三偏心金属密封蝶阀。 阀座采用兼容硬密封的多级结构，加工精美，工艺先进。 气动硬密封蝶阀与电动阀门定位器配套，输入4～20mADC信号和0.4～0.7MPa气源控制运行，可实现压力、流量、温度、液位等参数的调节. 气动硬密封蝶阀配有行程限位开关、电磁阀、减压阀和0.4-0.7MPa气源实现开关操作，并发出两对无源触点信号指示开关动作。 硬密封球阀的蝶板安装在管道的直径方向。 在硬密封球阀体的圆柱形通道中，紧急切断阀圆盘形蝶板绕轴线旋转，旋转角度在0°到90°之间。当旋转达到90°时，阀门完全打开。 新型高寿命不锈钢蝶阀的特点及蝶阀使用中存在的问题。目前，硬密封球阀作为用于实现管道系统通断和流量控制的部件，已在石油、化工、冶金、水电等行业得到应用。 应用极为广泛在许多领域。 在众所周知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。 由于结构特性的限制，不适用于此类行业如耐高温、耐高压、耐腐蚀、耐磨。 偏心原理： 阀门开启时，蝶板与阀座在瞬间关闭时接触，利用蝶板偏心1和偏心2快速离开阀座，减少了密封副的磨损，摩擦力矩小，开启灵活。 偏心锥面3使蝶板在阀门开启或关闭时能够穿过阀座内孔，从而达到接触和密封。 另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，所以阀门关闭时蝶板会越来越紧，可以实现自-锁紧，防止蝶板过位。 目前比较先进的蝶阀是三偏心金属硬密封蝶阀。阀体与阀座为连接件，阀座密封面采用耐温、耐腐蚀合金材料焊接而成。 多层软层压密封圈固定在阀板上。与传统蝶阀相比，这种蝶阀耐高温，操作方便，启闭时无摩擦。关闭时，增加传动机构的扭矩以补偿密封，从而改善蝶阀。 密封性能和延长使用寿命的优点。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
