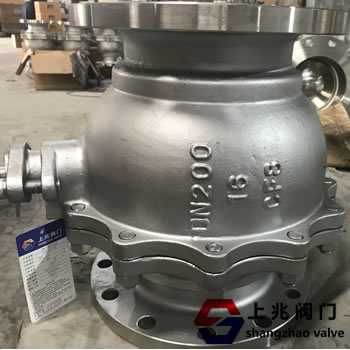

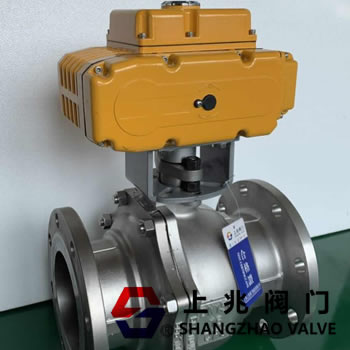

Q941F-16P DN200不锈钢电动球阀   发布时间:21-06-23

Q941F-16P DN200不锈钢电动球阀简介:

Q941F-16P DN200不锈钢电动球阀体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端 的密封面上,保证出口端密封。电动球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压电动球阀。

Q941F-16P DN200不锈钢电动球阀电气参数:

电动执行器类型:部分回转电动执行机构。
技术参数和性能:请参阅对应的执行机构和阀门定位器的说明书。
控制精度:0.1%~3.1%可调。
接受控制信号:0~10mA.DC、4~20mA.DC或1~5V.DCv
按键选择:1、输入信号中断时:“中断”模态(开、停、关)
2、正逆动作选择
3、控制精度选择。动装置全开、全闭位置自动定位标定,方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位,抑制振荡精度高。
输出电动装置位置信号:4~20mA.DC对应电动装置全闭、全开。



Q941F-16P DN200不锈钢电动球阀执行标准:

1、设计与制造:GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSIB16.5、JISB2212~2214、NFE29-211、DIN2543。
3、结构长度:GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。
4、检验主试验:JB/T9092、API598。

Q941F-16P DN200不锈钢电动球阀性能规范:

公称通径mm:DN15-DN300
材料代号:CPR
主要零件阀体:WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
球体:2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
阀杆:2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
密封圈:增强聚四氟乙烯对位聚苯金属密封
填料:聚四氟乙烯柔性石墨
适用工况:适用介质蒸汽、水、油品硝酸类醋酸类
适用温度:-28℃-300℃

Q941F-16P DN200不锈钢电动球阀具体优点如下:

1.体积小、力矩大整机体积和重量仅相当于同类产品的1/3,整机输入功率小、输出力矩大、所需安装空间小;安装运输非常方便。
2.强劲电动机根据阀门工作特性而设计的电机,具有高启动力矩,低启动带电流以及较小转到惯量。定子绕组装有内藏式过热保护器(自动恢复型),当阀门发生意外卡堵时,保护器即控制电机停止,保护整套设备安全。
3.不锈钢球阀齿轮由相切的多齿轮和轴组成,齿轮和轴由热处理高合金钢制成,强度高、耐性好,可经受长期疲劳负荷冲击。齿轮机构内加注进口食品级钼基润滑脂,完成润滑,无需点检或维护。
4.机械限位装置不锈钢制作的机械行程限制螺栓和限位挡块可调节行程机构至所需角度。为了方便调节,此螺栓至于外壳外部,每次调节后用不锈钢螺帽锁定所需位置。
5.Q941F-16P DN200不锈钢电动球阀开度显示镜片与本体采用进口食品级玻璃胶粘接,粘接高度强,使产品无污染,耐高温,能有效抵抗雨水寖泡等恶劣环境的腐蚀。
6.人工摇柄在调试或断电时可使用不锈钢手柄驱动阀门转动,S为顺时针方向,O为逆时针方向。
7.电缆接口设有两个G1/2防水电缆接头,分别用于电缆线和信号线,防止干扰。
8.微动开关HD系列选用进口微动开关,触点质量、动作寿命、绝缘性能等指标优良可靠。
9.电位器采用进口高电位器,使用寿命高达三万次!非常适用于阀门的小开度调节需要!有效确保电动阀门的精度调节。
