气动切断阀的安装注意事项以及特点   发布时间:21-03-30

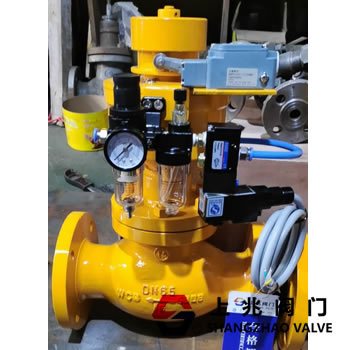

气动切断阀的安装注意事项以及特点有哪些?气动切断阀通常由气动执行机构和切断阀连接安装调试后形成的组合。在安装过程中必须遵守气动切断阀安装指导和注意点。气动切断阀的工作环境温度要在(-30~+60)。相对湿度不大于95%。接下来小编给大家详细介绍一下吧!

气动切断阀前后位置应有直管段,长度不小于10倍的管道直径(10D),以避免阀的直管段太短而影响流量特性。在安装阀门之间先阅读指导手册,指导手册介绍该产品以及安装前和安装时应注意的安全事项及预防措施。



管道中的异物可能会损坏阀门的密封表面或甚至阻碍阀芯、球或蝶板的运动而造成阀门不能正确地关闭,为了减小危险情况发生的可能性,需在安装阀门前清洗所有的管道。确认已清除管道污垢、金属碎屑、焊渣和其它异物。另外,要检查管道法兰以确保有一个光滑的垫片表面。如果阀门有螺纹连接端,要在管道阳螺纹上涂上高等级的管道密封剂,不要在阴螺纹上涂密封剂,因为在阴螺纹上多余的密封剂会被挤进阀体内,多余的密封剂会造成阀芯的卡塞或脏物的积聚,进而导致阀门不能正常关闭。

安装之前,检查并除去气动切断阀所有运输挡块、防护用堵头或垫片表面的盖子,检查阀体内部以确保不存在异物;气动切断阀应安装在水平管道上,并上下与管道垂直,一般要在阀下加以支撑,保证稳固可靠。对于特殊场合下,需要气动切断阀水平安装在竖直的管道上时,应将调节阀进行支撑。

确保在气动切断阀的上面和下面留有足够的空间,以便在检查和维护时容易地拆卸执行机构或阀芯;对于法兰连接的阀体,确保法兰面准确地对准以使垫片表面均匀地接触,在法兰对中后,轻轻地旋紧螺栓,以交错形式旋紧这些螺栓。

气动阀包括调节阀和切断阀,两者的作用形式不一样,虽然调节阀的流量也可以调为0,但气动切断阀一般用于紧急切断的,有阀门定位器的,一般是气缸阀门。气动切断阀要么全开要么全关,多用于保护;气动切断阀是用来关断管道内介质,要求动作速度要快,关断密封性要好,泄露等级要到达十万分之一。

气动切断阀只有开和关两个位置,一般配有换向电磁阀和行程开关。气动切断阀的阀体结构有单座、套筒、双座三种,密封形式有填料密封和波纹管密封两种。采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。平衡型阀内件,提高了切断阀的许用压差。活塞式执行机构,作用力大,使用压差大。
