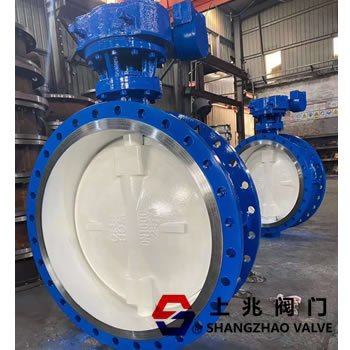

三偏心双向硬密封蝶阀的寿命和其它蝶阀相比要长   发布时间:21-01-24

蝶阀作为实现管道系统通断和流量控制的组件,已广泛应用于石油,化工,冶金,水电等许多领域。 在众所周知的蝶阀技术中,其密封形式大多采用密封结构,并且密封材料为橡胶,聚四氟乙烯等。由于结构特性的限制,不适用于此类行业如耐高温,耐高压,耐腐蚀和耐磨。 现有的相对先进的蝶阀是三偏心金属硬密封蝶阀。阀体和阀座是连接部件,阀座的密封表面层用耐高温,耐腐蚀的合金材料焊接而成。多层软质层压密封环固定在阀板上。与传统蝶阀相比,该蝶阀具有较高的耐高温性,易于操作,并且在打开和关闭时均无摩擦。当关闭时,传动机构的扭矩增加以补偿密封,从而改善了蝶阀。
密封性能和延长使用寿命的优势。



但是,这种蝶阀在使用过程中仍然存在以下问题:
 1。由于多层软硬叠层密封环固定在阀板上,因此当阀板正常打开时,介质会积极地冲洗其密封表面。金属片夹层中的柔软密封带将在清洗后直接影响密封性能。
 2。由于结构条件的原因,此结构不适用于直径小于DN200的阀门,因为阀板的整体结构太厚且流阻很大。
 3。由于三偏心结构的原理,阀板的密封表面与阀座之间的密封取决于传动装置的扭矩,以将阀板压向阀座。
在正向流动状态下,介质压力越高,密封挤压越紧密。
当流道介质倒流时,随着介质压力的增加,阀板和阀座之间的单位正压小于介质压力,密封开始泄漏。
高性能三偏心二通硬密封蝶阀的特征在于,阀座密封环在柔软的T形密封环的两侧均由多层不锈钢板组成。
阀板和阀座的密封面为斜锥结构,阀板的斜锥面采用耐高温,耐腐蚀的合金材料焊接而成;固定在调节环压板和压板调节螺栓之间的弹簧组装在一起。
这种结构有效地补偿了轴套与阀体之间的公差带以及中压下阀杆的弹性变形,解决了双向互换介质输送过程中阀的密封问题。
密封圈由柔软的T形多层不锈钢薄板组成,具有金属硬密封和软密封的双重优点,并且具有低温和高温下的零泄漏密封性能。
测试证明,当介质在池的正向流动状态下的流动方向与蝶板的旋转方向相同时,紧急切断阀密封面的压力是由传动装置的扭矩产生的以及介质压力对阀板的影响。
当正中压增加时,阀板的斜锥面和阀座密封面被压得越紧,密封效果越好。
处于逆流状态时,阀板和阀座之间的密封取决于驱动装置将阀板压向阀座的扭矩。
随着反向中压的增加,当阀板与阀座之间的单位正压小于中压时,调节环弹簧加载后存储的形变能量补偿了紧压力阀板和阀座密封面的密封
起到自动补偿的作用。
因此,本实用新型与现有技术不同,
在阀板上安装软硬的多层密封环,但直接在阀体上安装,在压力板和阀座之间增加一个调节环是一种非常理想的双向硬密封方法。
它可以代替闸阀,切断阀、截止阀和球阀。
