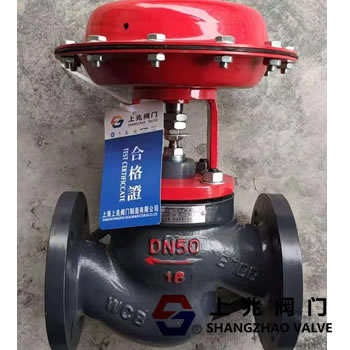

ZMQ常闭气动薄膜切断阀   发布时间:20-07-30

一、ZMQ常闭气动薄膜切断阀--概述:

ZMQ 常闭气动薄膜切断阀是自动化系统中执行机构的一种,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。ZMQ常闭气动薄膜切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。根据允许压差情况、介质特点以及工艺管道要求,可选用单座、套筒、三通切断阀。



二、ZMQ常闭气动薄膜切断阀--产品特点:

1、切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30%,重量可减轻约30%。
2、阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30%。
3、阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。
4、平衡型阀内件,提高了切断阀的许用压差。
5、波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
6、活塞式执行机构,操作力大,使用压差大。

三、ZMQ常闭气动薄膜切断阀--主要零件材料:

阀体、密封套筒:    HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
阀芯、阀座:       1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:       1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
填料:           聚四氟乙烯,柔性石墨
波纹膜片:        ding晴橡胶夹增强涤纶织物
弹簧:           60Si2Mn
阀杆、推杆:       2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:         1Cr18Ni9Ti
