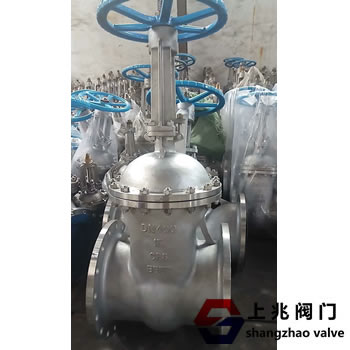

Z41W国标不锈钢法兰闸阀   发布时间:20-07-26


Z41W国标不锈钢法兰闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。不锈钢蝶阀可以起到调节作用。闸板有两个密封面 , 最常用的楔式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。


Z41W国标不锈钢法兰闸阀标准规范:

1、不锈钢闸阀设计制造按GB12234-89
2、不锈钢闸阀结构长度按GB12221-89
3、不锈钢闸阀法兰尺寸按JB/T79-94
4、不锈钢闸阀阀门检查和试验按GB13927

Z41W国标不锈钢法兰闸阀--性能规范:

型号公称压力
(MPa)
实验压力工作温度(℃)适用介质
强度水(MPa)密封(水)空气(MPa)低压密封空气(MPa)
Z41H-16C
Z41W-16P(R)
1.62.41.80.6≤425硝酸类
Z41W-25P(R)2.53.82.80.6≤200醋酸类
Z41W-40P(R)4.06.04.40.6≤200硝酸类
Z41W-64P(R)6.49.67.00.6≤200醋酸类




Z41W国标不锈钢法兰闸阀--主要零件材质:

阀体/阀盖ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02WCB
零件名称ZGICr18Ni9Tit系列ZG00Cr18Ni10系列ZG1Cr18Ni12M02Ti系列ZG00Cr17Ni14M02系列WCB系列
闸板ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M021Cr13
阀杆1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
填料PTFE编织PTFE编织PTFE编织PTFE编织石墨
垫片304L+PTFE304L+PTFE316+PTFE316L+PTFE石墨
压盖ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02系列WCB
填料压环1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45
