QDQ421F气动切断阀用途发布时间：20-07-03

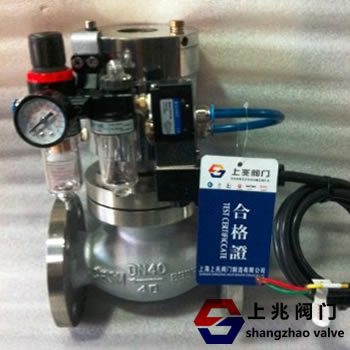

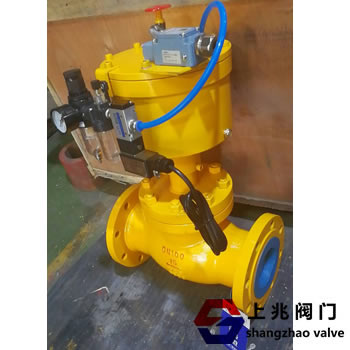

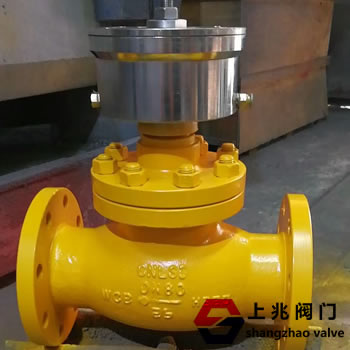

QDQ421F气动切断阀--简介：

QDQ421F气动切断阀安装在燃气管道的出口处，在设备故障、腐蚀破坏、密封失效,出现大量危险物料泄漏,酿成(或可能酿成)火灾、或中毒事故时,用以切断上游危险物料来源,避免事故范围扩大,控制事故影响,减少事故损失。

QDQ421F气动切断阀是自动化系统中执行机构的一种阀门，采用截止阀的升降结构和止回阀防止介质倒流的原理，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。

QDQ421F气动切断阀具有极佳的技术性能，低负荷损失和高可靠性，安装在液化气，天燃气，液氨与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭阀门。

QDQ421F气动切断阀--工作要求：

1.天燃气紧急切断阀气源入口按装一只二位三通电磁阀，利用远程电器控制台控制阀门开关。

2.电磁阀通电进气,阀门自动关闭.

3.手动控制电磁阀(按下红色卡子)进气,阀门迅速关闭.

4.阀门安装方向:高进低出

QDQ421F气动切断阀--规范标准：

压力等级： 1.6/4.0Mpa

气缸工作压力： ≤2.0Mpa

使用温度：-40~+80℃

气缸使用介质：氮气`无水空气

使用介质：天然气，液化气，气体

关闭时间： ≤5秒

气缸关闭压力： ≥0.4-0.8Mpa

阀体：铸刚，不锈钢。304,316,316L

弹簧：50CrVA(弹簧钢)

气缸，活塞：球墨铸铁

密封圈，O型圈：聚四氟乙烯，丁晴橡胶

QDQ421F气动切断阀--操作规程：

1、气动断阀气缸开启压力≥0.3-0.6Mpa，气缸的日常工作压力，不得低于0.4MPa,保证阀门的正常工作。

2、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。

3、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，进入自锁状态。

4、当工作人员处理完事故，电磁阀线圈断电,重新开启阀门，才会恢复供气。

5、工作环境温度：-15～60℃

QDQ421F气动切断阀用途：

QDQ421F气动切断阀可广泛地应用在石油、化工、冶金等工业生产部门。安装在液化气，天燃气，液氨与气相管路上，与远距离气源配套使用，利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时，工作人员迅速通过控制室触动开关，电磁阀瞬间通电，气源快速通过关闭阀门。
