五大阀门的结构及原理   发布时间:20-01-14

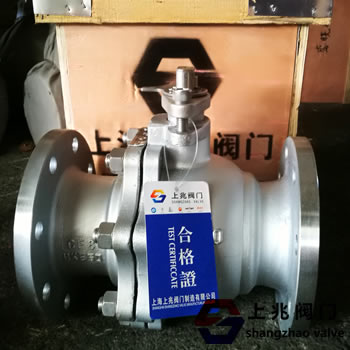

一、球阀



球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

球阀分两类,一是浮动球式,二是固定球式。

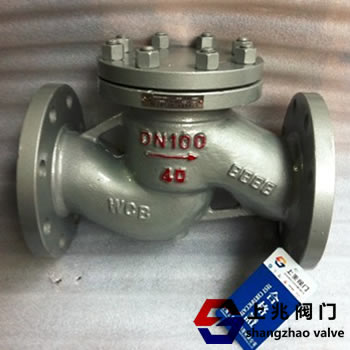

二、止回阀



止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是阻止介质倒流。它的名称很多,如逆止阀、单向阀、单流门等。按结构可分两类。

(1)升降式:阀瓣沿着阀体垂直中心线移动。这类止回阀有两种:一种是卧式,装于水平管道,阀体外形与截止阀相似,另一种是立式,装于垂直管道,。煤气紧急切断阀

(2)旋启式:阀瓣围绕座外的销轴旋转,这类阀门有单瓣、双瓣和多瓣之分,但原理是相同的。

水泵吸水管的吸水底阀是止回阀的变形,它的结构与上述两类止因阀相同,只是它的下端是开敞的,以便可使水进入。

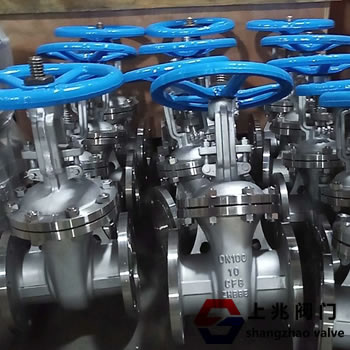

三、闸阀



闸阀也叫闸板阀,是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致,相互贴合,可阻止介质流过,并依靠顶模、弹簧或闸板的模形,来增强密封效果。它在管路中主要起切断作用。紧急切断阀

它的优点是:流体阻力小,启闭省劲,可以在介质双向流动的情况下使用,没有方向性,全开时密封面不易冲蚀,结构长度短,不仅适合做小阀门,而且适合做大阀门。

闸阀按阀杆螺纹分两类,一是明杆式,二是暗杆式。按闸板构造分,也分两类,一是平行,二是模式。

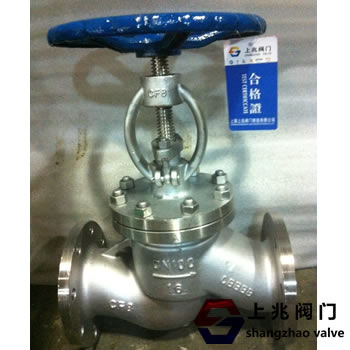

四、截止阀



截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。

它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。

截止阀只许介质单向流动,安装时有方向性。它的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。

截止阀分为三类:直通式、直角式及直流式斜截止阀。

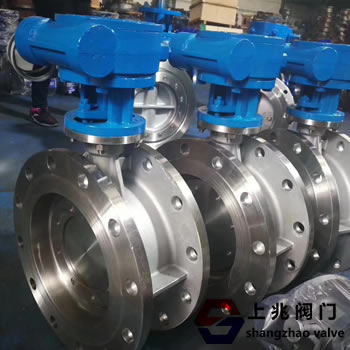

五、蝶阀



蝶阀也叫蝴蝶阀,顾名思义,它的关键性部件好似蝴蝶迎风,自由回旋。

蝶阀的阀瓣是圆盘,围绕阀座内的一个轴旋转,旋角的大小,便是阀门的开闭度。

蝶阀具有轻巧的特点,比其他阀门要节省材料,结构简单,开闭迅速,切断和节流都能用,流体阻力小,操作省力。蝶阀,可以做成很大口径。能够使用蝶阀的地方,最好不要使闸阀,因为蝶阀比闸阀经济,而且调节性好。目前,蝶阀在热水管路得到广泛的使用。
