紧急切断阀_紧急切断阀结构形式图

别称：气动切断阀，站用切断阀，安全切断阀，燃气切断阀，氨用切断阀，液氨切断阀，氨气切断阀

型号：QDQ421F-40C QDQ421F-40P

紧急切断阀概述：

紧急切断阀（Cut-off valve）在日常工作中处于常闭状态，电磁阀线圈处于断电状态，不消耗电能。工作需要时，线圈通电，0.3-0.6Mpa气源（压缩空气，氮气）进入气缸推动活塞上升开启阀门，反之，线圈断电。气源压力从电磁阀的排气口排出，安全切断阀弹簧力展开关闭，切断阀内部结构安置【易熔合金】在工作环境温度升高至≥80℃时熔化，气源压力从堵塞管排出，阀门卸压关闭，起到安全保护作用。

氨用切断阀产品特点：

1、适用于燃气加气站，液氨储罐管道上，起安全保护作用。平常处在关闭状态时。装泄作业时，通过气源压力进入于气缸，推动气缸活塞带动阀杆上升，切断阀打开。

2、安全阀的升降弹簧复位结构设计，采用止回阀倒流压力回位原理，气动紧急切断阀只能单向切断，安装时介质流向必须与阀体标识一致。

3，阀体→箭头标志：承压方向（储罐位置）→出口方向。与槽罐车或者装泄臂连接（承压方向（储罐位置）→进口方向）。

4、当管道发生泄漏，或者槽罐车溜车，通过气源卸压，实现远距离控制阀门关闭。发生高温或火情时，高温使易熔塞熔化，气源压力从堵孔排出，阀门自动关闭。

5、安装操作简便，气动开关型形式，开启与关闭速度快。

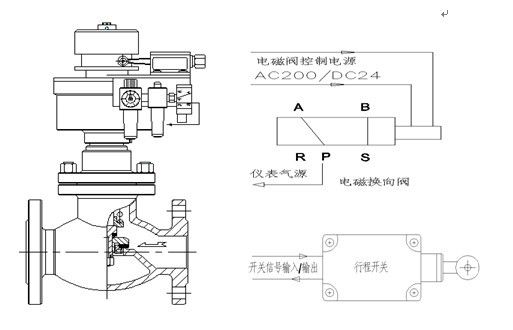

紧急切断阀结构形式图

液氨切断阀配套附件：

美国ASCO电磁阀/EF8551G401MO防爆电磁阀,日本SMC/VFE3130-5t-02防爆电磁阀,Honeywell霍尼韦尔BXA3K-1A防爆限位开关/行程开关信号反馈装置,AW20-02B-C-A空气过滤减压阀_日本SMC气源处理器

切断阀主要应用于液化石油气、液氨等气、液相介质的储罐站管路和化工管道上，其工作原理和液压式紧急切断阀相近，结构形式类似于截止阀故在一些场合也常常作为气动截止阀来使用，进行作业时利用空气压缩机或者储气罐开启主阀，在紧急情况时作业人员通过远距离快速泄放气源，或者通过本体自带的易熔元件进行气压泄放进行快速切断动作，关闭出入口保证安全。气动式气源大致为0.6MPa，当气源进行充气时，主阀上的先导阀开启，通过阀瓣之间的平衡孔使得进口端压力泄压，主阀的启闭力大大减小，易于主阀迅速开启，主弹簧压缩绷紧。主阀关闭通过泄放气源或者通过火灾爆炸现场的高温使易熔元件塞体里的易熔合金熔化，气压从塞孔里进行泄压，气缸受迫于弹簧的压力，主阀快速关闭切断。在结构上气动式紧急切断阀由于结构上的特殊性--驱动部分和阀体部分较分离，因此更容易进行维修和易损件（气缸O型圈）的更换。

阀门通径的大小、工作压力、介质种类、介质温度、环境温度、电源电压、连接方式、安装方式、阀体材质、特殊选项等。重要的是记住我们可以为您提供帮助，任何有关技术需求随时和我们联系。
