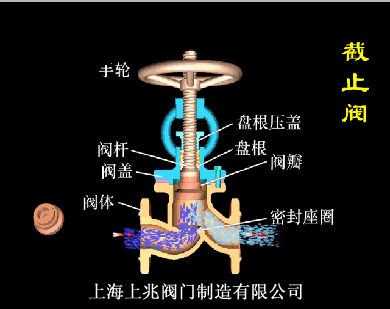

截止阀剖面图   发布时间:19-05-12

截止阀,也称为截面阀,是强制密封阀,因此当阀关闭时,必须对阀瓣施加压力以迫使密封表面不泄漏。
当介质从阀瓣下方进入阀门时,操作力要克服的阻力是阀杆与填料之间的摩擦力以及介质压力产生的推力。关闭阀门的力大于打开阀门的力,因此阀杆
阀杆的直径应该很大,否则阀杆可以弯曲。截止阀英文:stop valve,Globe Valve

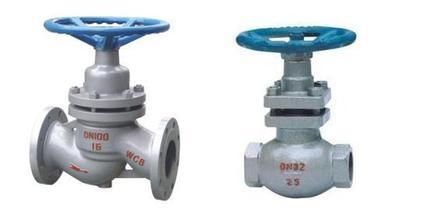

根据连接方法有三种类型:法兰连接,螺纹连接和焊接连接。
自密封阀出现后,截止阀的介质流向从阀瓣上方变为阀腔。此时,在中压的作用下,关闭阀门的力很小,阀门的打开力很大,阀杆的直径可以相应地减小。
同时,这种类型的阀门在介质的作用下也很紧。
中国的阀门三通已经规定了截止阀的流量,全部由上到下​​。
当关闭阀打开时,阀瓣的开启高度为标称直径的25到30分钟。流速已达到最大值,表明阀门已达到完全打开位置。
因此,截止阀的全开位置应由阀瓣的行程确定。
截止阀的截止阀是一个带有扁平阀瓣的阀瓣或密封件上的海锥表面,阀瓣沿阀座的中心线线性移动。
阀杆的运动形式,通用名称:暗杆,升降旋转杆型可用于控制各种流体的流动,如空气,水,蒸汽,各种腐蚀性介质,泥浆,油,液态金属和放射性介质。
因此,这种截止阀非常适用于关闭或调节和节流。
由于这种阀门的阀杆开启或关闭行程相对较短,并且切割功能非常可靠,并且由于阀座开度的变化与阀瓣的行程成正比,因此非常适合调节流速。
