ZMQ气动切断阀   发布时间:19-04-18

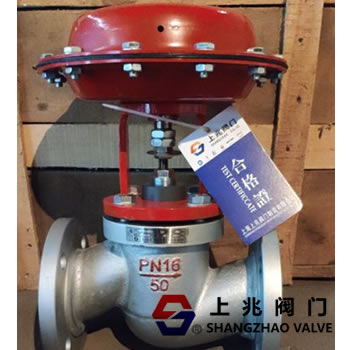

ZMQ气动切断阀--产品简介:

ZMQ气动切断阀采用顶导向结构,配用多弹簧执行机构。 具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号,切断、开启或改变介质 流向,达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。

ZMQ气动切断阀--结构特点
1、切断阀采用多弹簧执行机构与调节机构用三根立相连,整个高度可减小约30,重量可减轻约30。
2、阀体按流体力学原理设计成等截面低流阻流道,额定流量系统数增大30。
3、阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为质材料制作,关闭进密封性能优良。
4、平衡型阀内件,提高了切断阀的许用压差。截止阀
5、波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
6、活塞式执行机构,操作力大,使用压差大。

三、气动薄膜切断阀--零件材料:

阀体、密封套筒:HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti

阀芯、阀座:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

套筒、阀塞:1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金

填料:聚四氟乙烯,柔性石墨

波纹膜片:丁晴橡胶夹增强涤纶织物

弹簧:60Si2Mn

阀杆、推杆:2Cr13、1Cr18Ni9Ti

阀芯、阀塞(软质件):增强聚四氟乙烯

波纹管:1Cr18Ni9Ti

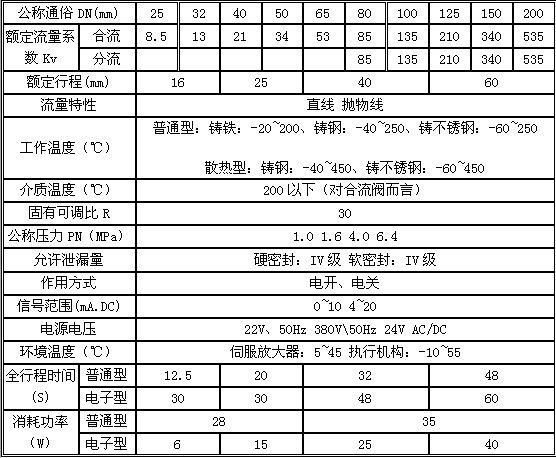

四、气动薄膜切断阀--技术参数:
