J15内螺纹Y型锻钢截止阀   发布时间:19-04-09

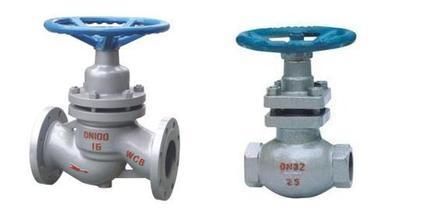

内螺纹Y型锻钢截止阀

 J15Y / J65Y内螺纹Y形锻钢截止阀有三种阀盖设计。
第一种是螺栓式发动机罩。根据该设计设计的阀具有阀体和通过螺栓和螺母连接的阀盖,以及缠绕垫圈(由316夹柔性石墨制成)。
当客户有特殊要求时,也可以使用金属环。
第二种设计形式是焊接阀盖。以这种形式设计的阀门具有阀体和阀盖,它们是螺纹连接和完全焊接的。
当客户有特殊要求时,也可提供完全焊接的两个连接。紧急切断阀
第三种是压力自紧阀盖。这种形式的阀门有一个阀体和一个阀盖,它们是螺纹连接的,内部压力是从密封圈上密封的。
二,J15内螺纹Y型锻钢截止阀 - 设计结构和特点
 1。符合ANSI B16.34。
根据API598进行检查和测试,标记为MSS-SP-25
 2,结构如下:
 3,全直径或减小直径
 4,提升和球形止回阀
 5,内置弹簧按需
 6 ,可拆卸固体阀瓣
 7,自定心板压套
 8,整体式上密封座
 9,明亮杆支架型(OS \\ Y)
 10,螺栓连接,缠绕垫圈密封阀盖,螺纹连接,全焊接密封阀盖和螺纹内压自紧阀帽 不锈钢球阀
 11。插座端符合ASMEB16.11
 12。螺纹端(NPT)符合ANSI / ASMEB1.20.1
 13,阀瓣可转换为针型,节流型,球型,止回型 \\ n \\ n r \\ n
三,J15内螺纹Y型锻钢截止阀 - 主要部件
序号零件名称CStoASTMAStoASTMSStoASTM
TypeA105TypeA182F22TypeA182F304(L) TypeA182F316(L)
1阀体A105NA182F22A182F304(L)A182F316(L)
2阀瓣A105NA276304A276304(L)A276316(L)
3阀杆A182F6aA182F304(L)A182F316(L)
4密封座A105NA182F304A182F304(L)A182F316(L)
5密封环F182F304LA182F304(L)A182F316(L)
6阀盖A105NA182F22A182F304(L)A182F316(L)
7垫圈A105NA182F22A182F304(L)A182F316(L)
8阀杆螺母A276F420
9轴承压盖A1942HA1944A1948A1948M
10锁紧螺母A1942HA1944A1948A1948M
11手轮A197
12对夹块A105A182F22A182F304(L)A182F316(L)
13螺栓A193B7A193B16A193B8A1983B8M
14螺母A1942HA1944A1948A1948M
15填料压板A216WCBA351CF8
16活节螺栓A193B7A193B16A193B8A1983B8M
17螺母A1942HA1944A1948A1948M
18圆柱销A276420A182F304
19填料压套A276410 A182F304
20吊耳A105A182F22A182F304(L)A182F316(L)
21提升螺母A1942HA1944A1948A1948M
22填料不锈钢丝+柔性石墨
适用介质水、蒸汽、油品等水、蒸气、油品等硝酸、醋酸等
适用温度-29°C~425°C-29°C~550°C-29°C~200°C
