D343H三偏心蝶阀的特点   发布时间:19-03-19

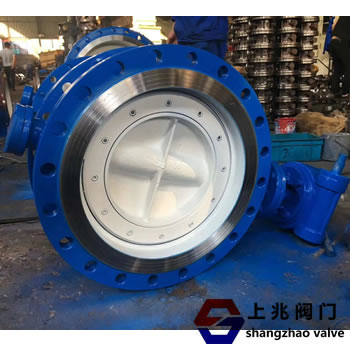

D343H三偏心蝶阀的特点:

1,金属硬密封蝶阀采用三偏心密封结构,阀座和蝶板几乎没有磨损,密封功能越来越紧。
 2。密封圈由不锈钢制成。它具有硬金属密封和弹性密封的双重优点。它在低温和高温下具有优异的密封性能,并具有耐腐蚀性和长使用寿命。
 3。蝶板密封面采用钴基硬质合金焊接而成,密封面耐磨,使用寿命长。
 4。大型蝶板采用桁架结构,强度高,流通面积大,流阻小。
 5。金属硬密封蝶阀具有双向密封功能。它不受安装期间介质的流动方向的限制,并且不受空间位置的影响。它可以安装在任何方向。
 6,驱动装置可以安装在多个工位(旋转90°或180°),方便用户使用

三偏心蝶阀广泛应用于冶金,电力,石化,工业管道,如给排水和市政建设,中温≤425°C,用于调节流量和承载流体。
材料分为:铸铁,铸钢,不锈钢,其主要特点是:
 API规格
众所周知,API609实际上已成为一种工业重要管道用阀门的国际规范。
 Tritec严格按照最新的1997版API609规范进行设计和制造。
此外,Tritec的基本设计不仅限于API规范,BS5155 ANSI B 16.34,ASME SEC VIII和其他主要规格,这保证了Tritec在所有工业领域都占有一席之地。
双重安全结构
 Tritec严格遵循API609的规格,防止因流体压力和温度引起的阀瓣变形,阀杆不对中,密封面接合,下侧有两个独立的止推环光盘
从而确保阀门在任何工作条件下的正常运行;
同时,为了防止由于未知原因造成阀杆断裂和飞出的事故,独立阀杆下端防止机构设计在阀门下端的内外部分,也保证了Tritec从侧面的压力水平。
它可以高达2,500磅。 紧急切断阀
死区设计
在设计过程中,Tritec特别考虑了调节领域的应用问题,充分利用了三偏心蝶阀的密封原理,实现了阀门切换时蝶阀不会刮到阀座,阀杆的扭矩通过蝶板直接传递到密封圈。
蝶板与阀座之间几乎没有摩擦,消除了打开普通阀门时常见的跳跃现象,并消除了阀门低开度范围内摩擦等各种不稳定因素造成的控制。
它不能是一种现象,也就是说,它消除了死区(没有感觉),这意味着Tritec可以从0度到90度进入可控区域,其正常调节比率大于2倍一般蝶阀,调节比最高。
可高达100:1或更高。
这为Tritec作为调节阀创造了良好的条件,特别是在大直径时,截止阀的成本非常高,此外,截止阀不能实现零泄漏。在紧急关闭的情况下,截止阀必须是
侧面配有截止阀,Tritec是调节和关闭的组合,其经济效益令人印象深刻。
阀体结构
三种偏心蝶阀有两种类型的阀座安装结构,为方便起见,大多数安装在蝶板上,但Tritec使用阀体阀座结构将阀座安装在阀体上。切断阀
优点是与蝶形座相比,阀座直接接触介质的可能性大大降低,从而降低了阀座的腐蚀程度,延长了阀座的使用寿命。
薄层阀座结构 阀座通过层压不锈钢板和石墨板形成。该结构可以有效地防止介质中的微小固体和可能由热膨胀引起的密封表面的密封表面的影响,并且即使有轻微的损坏,也不会发生泄漏。球阀
对于双偏心蝶阀或其他三个偏心蝶阀来说,这是不可想象的。
可更换的密封件对
 Tritec的密封副是独一无二的,不仅可以更换车身座,而且因为盘密封表面独立于盘,并且盘密封表面可以更换,也就是说,当盘密封表面损坏时,不再需要。
只需更换蝶板的密封面,不仅大大降低了维护成本,而且大大降低了维护工时和维护强度和难度。
平衡固定结构
从三偏心蝶阀密封面的形状特征出发,Tritec的密封子固定方法采用螺栓形椭圆形分布固定,不仅定位准确,而且使得每个螺栓平衡力并消除应力的不均匀分布。
密封对松动且泄漏[1]。
