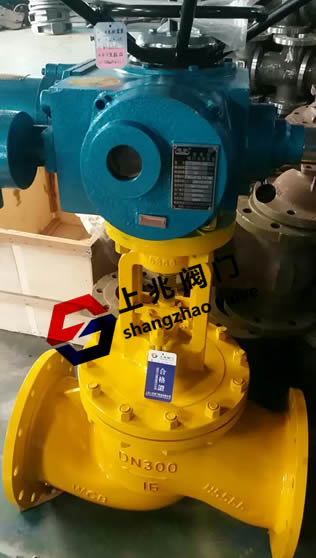

J941H-100C电动截止阀   发布时间:19-01-30


首先,J941H-100C电动截止阀 - 概述
 J941H-100C电动截止阀是强制密封阀,因此当阀门关闭时,必须施加压力到阀瓣上迫使密封面不泄漏。
当介质从阀瓣下方进入阀门时,操作力要克服的阻力是阀杆与填料之间的摩擦力以及介质压力产生的推力。关闭阀门的力大于打开阀门的力,因此阀杆
阀杆的直径应该很大,否则阀杆顶部会发生弯曲。
近年来,在自密封阀出现后,截止阀的介质流动方向从阀瓣上方变为阀腔。此时,在中压的作用下,关闭阀门的力很小,打开阀门的力很大,阀杆是
,因此可以减小直径。
同时,这种类型的阀门在介质的作用下也很紧。
中国的阀门\\
当电动截止阀打开时,阀瓣的开启高度为公称直径的25%至30%,并且流量已达到最大值,表明阀门已达到完全开放的位置。
因此,截止阀的全开位置应根据阀瓣的行程确定。
二,J941H-100C电动截止阀 - 执行标准:

设计与制造结构长度法兰尺寸压力-温度试验-检验
GB122235GB12221GB9113 JB79GB9131GB/T13927 JB/T9092



三、J941H-100C电动截止阀--压力试验:

公称压力1.62.54.06.410.016.0
强度试验2.43.86.09.615.024.0
水密封试验1.82.84.47.011.018.0
上密封试验1.82.84.47.011.018.0
气密封试验0.5-0.7



四、J941H-100C电动截止阀--主要零件材料及性能:

体、盖、板阀杆密封面垫片填料工作温度℃适用介质
WCB2Cr1313Cr STL 木体材料 With Body Material 尼龙 Nylon增强柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE柔性石墨 增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE    ≤425水 蒸汽 油品
WC138CrMoAl 25Cr2MoV≤450
WC6≤540
WC9≤570
C5 C12≤540
ZGCr5Mo≤200硝酸类
ZG1Cr18Ni9Ti1Cr18Ni9Ti
≤200醋酸类
ZG1Cr18Ni12Mo2Ti1Cr18Ni12Mo2Ti
