ZMQ-16C-80气动薄膜紧急切断阀   发布时间:19-01-22


首先,ZMQ-16C-80气动薄膜紧急切断阀 - 概述:
ZMQ-16C-80气动薄膜紧急切断阀配有多弹簧执行器。当阀门接收到来自调节仪器的信号时,它会关闭,打开或改变介质的流向,并自动控制压力,流量,温度或液位等过程参数。

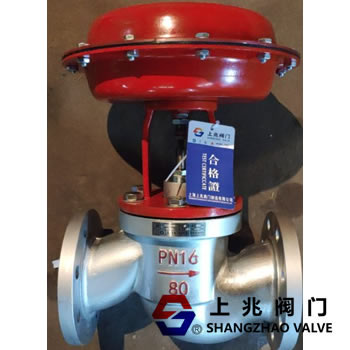

#n ## ZMQ-16C-80气动薄膜紧急切断阀由气动隔膜执行器和阀体组成。
具有结构简单,动作灵敏,性能好,体积小,重量轻,维护方便等特点。广泛应用于石油,化工等各行业的生产过程自动化控制和远程自动化。 ,冶金,电力,印染,环保,食品,医药等。
在控制环境中。
气动隔膜截止阀采用顶部导向结构和多弹簧执行器。本实用新型结构紧凑,重量轻,动作灵敏,流体流道S型流量小,压降损失小,阀门容量大,拆装方便等。 \\ n \\ n \\ n \\ n \\ n \\ n \\ n \\ n \\ n \\ n \\ n \\ n \\ n
切断阀接受来自调节仪器的信号,切断,打开或改变介质的流动方向,以自动控制压力,流量和液位等过程参数。
ZMQ-16C-80气动薄膜紧急切断阀广泛应用于石油,化工,冶金,电力,轻工,纺织等各种工业领域的生产过程自动控制和操作控制系统。
上兆阀门有两种类型:膜片式和活塞式。
有三种单座,袖套和双座(双位三通)结构。密封件有两种:填料密封和波纹管密封。公称压力等级为PN10,16,40,46。
公称直径范围为DN20~200mm。
合适的流体温度为-60至450℃。
泄漏等级为IV级或VI级。
流量特性快速打开。
二,ZMQ-16C-80气动薄膜紧急切断阀 - 产品特点:
截止阀使用多弹簧执行器和调节机构通过三个垂直连接,整体高度可减少约30%,重量可减少约30%。
阀门根据流体力学原理设计阀体,使其具有等截面的低流动阻力流路,额定流量系统的数量增加30%。
内部阀门有两种紧密和软密封。紧密型明科是表面硬化合金,软密封型由材料制成,密封性能优异。
平衡阀内件增加了截止阀的允许压差。
波纹管密封类型在活动阀杆上形成一个完整的密封,阻止了介质泄漏的可能性。
活塞式执行器很大操作力和大的压差。
三,ZMQ-16C-80气动薄膜紧急切断阀- 零件材料:
阀体,密封套:HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG1Cr18Ni12MO2Ti
#n
阀芯,阀座:1Cr18Ni9T,OCr18Ni12MO2Ti,1Cr18Ni9Ti堆焊司太立合金
套筒,阀芯:1Cr18Ni9T,OCr18Ni12MO2Ti,1Cr18Ni9Ti堆焊司太立合金
填料:聚四氟乙烯,柔性石墨
波纹膜:NBR橡胶增强聚酯织物
弹簧:60Si2Mn
阀杆,推杆:2Cr13,1Cr18Ni9Ti
阀芯,阀芯(软部件):增强PTFE  \\ n \\ n r \\ n
 Bellows:1Cr18Ni9Ti
