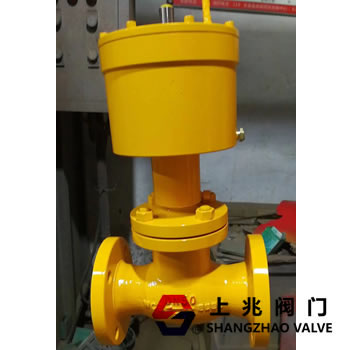

QDQ421F气动氨用紧急切断阀   发布时间:19-01-20


一,QDQ421F气动氨用紧急切断阀 - 概述:
QDQ421F气动氨用紧急切断阀适用于氨/气储罐,管道进出口控制安全切断流量的阀门。
如果发生设备故障,腐蚀损坏,密封失效,在紧急情况或紧急情况下,它用于切断上游气源,避免事故范围扩大,控制影响事故,并减少事故损失。
气动紧急切断阀配有低熔点(熔化合金)插头。易熔合金的温度≥80°C,气管泄压截止阀快速关闭,以确保储罐系统的安全。
氨气紧急关闭截止阀(气动紧急切断阀)由多弹簧气动隔膜执行器或浮动活塞执行器和调节阀组成,调节阀接收调节仪器的信号并控制过程中流体的切割,切换或切换管道。
具有结构简单,响应灵敏,运行可靠的特点。
可广泛用于石油,化工,冶金等工业生产部门。
紧急切断阀的来源需要过滤(压缩空气)氮气。
二,QDQ421F气动氨用紧急切断阀 - 性能规格:  \\ n
压力等级:2.5 / 4.0Mpa
气缸工作压力:0.3-0.6Mpa
工作温度:-40~ + 80 °C
气缸介质:氮气,无空气
使用介质:天然气,液化气,液氨,气体  \\ n
熔化时间:±70°C
关闭时间:≤5秒
气缸开启压力; ≥0.3-0.6Mpa
阀体材质:铸钢,不锈钢。
 304,316,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:球墨铸铁
密封圈,O形圈:PTFE,丁腈橡胶
类型:气动/常闭。常开式铸造/不锈钢
三,QDQ421F气动氨用紧急切断阀 - 安装尺寸单位:(mm)

DN

     L

     H

     D

    D1

    D2

     b

    f

   z-d

   15

   130

   215

   95

   65

   45

   16

   2

 4-14

   20

   150

   255

   105

   75

   55

   16

   2

 4-14

   25

   160

   285

   115

   85

   65

   16

   2

 4-14

   32

   180

   300

   135

   100

   78

   18

   2

 4-18

   40

   200

   320

   145

   110

   85

   18

   2

 4-18

   50

   230

   380

   160

   125

   100

   20

   3

 4-18

   65

   290

   420

   180

   145

   120

   22

   3

 8-18

   80

   310

   450

   195

   160

   135

   22

   3

 8-18

   100

   350

   520

   230

   190

   160

   24

   3

 8-23

   125

   400

   558

   270

   220

   188

   28

   3

 8-23

   150

   480

   750

   300

   250

   218

   30

   3

 8-25

   200

   600

   950

   360

   310

   278

   34

   3

 12-25

   250

   650

   1050

   425

   370

   322

   36

   3

 12-30

   300

   750

   1120

   485

   430

   390

   40

   3

 16-30



四,氨气紧急切断阀 - 应用操作程序

气动截止阀气缸开启压力≥0.3-0.6Mpa,气缸日工作压力,不小于0.4 MPa,以确保阀门的正常运行。

紧急切断阀不应长时间打开,以免弹簧疲劳失效。

五,安装注意事项

 1。存放时,用塞子或盖子关闭阀门的外部通道,存放在干燥通风的室内,检查长期存放,清除污垢,并在加工表面涂防锈油,以防止腐蚀。 \\ n

 2。安装前应清洁阀门,并拧紧螺纹接头。

 3。截止阀采用止回阀原理,只能在一个方向上切断。安装时必须注意阀门标记。要保护的端部用作阀门入口。

安装阀门时,注意:高低。

 4,订单必须注明法兰密封面的形状,压力等级和连接标准。
