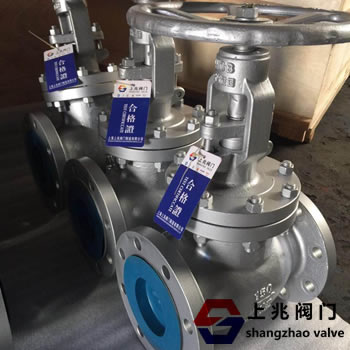

J41W不锈钢美标截止阀适用于各种工况的管道，如石油，化工，制药，化肥和电力公称压力PN1.6~16MPa，工作温度-29~550℃。 介质。 驱动方式有手动，齿轮传动，电动，气动等。 1。产品的设计和制造符合美国国家标准ANS1B16.34，美国BS1873和其他国外先进标准的要求。 2。阀体的形状为桶形或流线型。 流动形状是直通的。 流体阻力小。 3。阀座的关闭部分（制动器）和密封面由锥面密封，锥面闭合力小，耐腐蚀，密封可靠。 4。阀座可以是更换阀座，可以与封闭密封材料结合使用，以满足工作条件，延长使用寿命。 5。大直径，高压截止阀根据关闭力采用提升杆。升降杆配有滚动轴承型，使用冲击式手轮减小闭合力。 6，主要材料，内部材料，填料，紧固件的材料可合理组合，按用户要求或实际工作条件。
| 设计与制造 | 结构长度 | 法兰尺寸 | 对焊连接尺寸 | 压力-温度 | 试验-检验 | | ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
| 公称压力PN(Lb) | 强度试验 | 气密封试验 | 气密封试验 | | MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | | 150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 | | 300 | 7.7 | 1110 | 5.7 | 815 | | 600 | 15.3 | 2220 | 11.3 | 1630 | | 900 | 23.0 | 3330 | 17.0 | 2445 | | 1500 | 38.4 | 5560 | 28.2 | 4080 | | 2500 | 64.0 | 9255 | 47.0 | 6790 |
五、J41W不锈钢美标截止阀--主要零部件：
| 体、盖 | 阀杆 | 密封面 | 垫片（环） | 填料 | 工作温度 | 适用介质 | | WCB | 2Cr13 | 13Cr
STL
木体材料
尼龙 | 增强柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08软钢
F304
F316
F304L
F316L | 柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE | ≤425 | 水
蒸汽
油品 | | WC1 | 38CrMoAl 25Cr2MoV | ≤425 | | WC6 | ≤540 | | WC9 | ≤570 | | C5 C12 | ≤540 | | CF8 | F304 | ≤200 | 硝酸
醋酸
尿素 | | CF8M | F316 | | CF3 | F304L | | CF3M | F316L |
|
