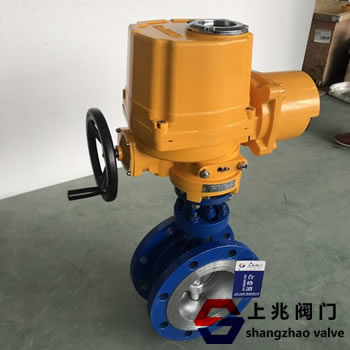

D943H-16C-200电动法兰蝶阀   发布时间:18-10-15


一,D943H-16C-200电动法兰蝶阀 - 概述
D943H-16C-200电动法兰蝶阀结构采用三维偏心原理设计。弹性密封和软硬多层密封兼容新的加工工艺,使蝶阀在运行过程中可以减小扭矩力,实现省力,节能的功能。从而确保整体耐腐蚀性,耐高温性和抗损坏性。适用于食品,医药,石油化工,发电厂,钢铁厂,工业环境水处理和高层建筑,供水和排水管道,用于调节流量和关闭流体。
二,D943H-16C-200电动法兰蝶阀 - 特点
1,结构独特,体积小,操作轻便灵活,省力,方便;
2,密封可靠,可实现空气密封无泄漏;
3.流量特性往往是线性调整的最佳选择;
4,采用三偏心原理,使密封面损坏近似为零,延长阀门的使用寿命;
5,应用范围广泛。如:可用于水,蒸汽,油,空气,气体等介质;
6,适用于不同温度和压力水平低于6.4MPa,耐腐蚀等介质管道。
三,D943H-16C-200电动法兰蝶阀 - 主要连接和尺寸:
公称通径
DN
结构长度L外形尺寸(参考值)连接(标准值)参考
重量Dt343H
HDt343HPN0.6MPaPN1.0MPa
mminchH1A1B1DD1z-dDD1z-d
5021081501123501802001401104-141651254-1817
655/21121701153701802001601304-141851454-1820
8031141801203801802001901504-182001608-1823
10041271901384201802002101704-182201808-1825
12551402001644601802002402008-182502108-1840
15061402101755552702801652258-182852408-2247
20081522302086052702803202808-183402958-2260
2501016525024368027028037533512-1839535012-2295
3001217827028380038042044039512-2244540012-22124
3501419029031083538042049044512-2250546016-22181
4001621631034091545047054049516-2256551516-26260
4501822233038096048049059555016-2261556520-26338
50020229350410102048049064560020-2267062020-26360
60024267390470122548066075570520-2678072520-30540
70028292430550135564066086081024-2689584024-30580
80032318470640147064066097592024-30101595024-33845
9003633051071015457508601075102024-301115105028-331050
10004041055077017958508601175112028-301230116028-361500
12004847063089019658509001405134032-331455138032-392000
