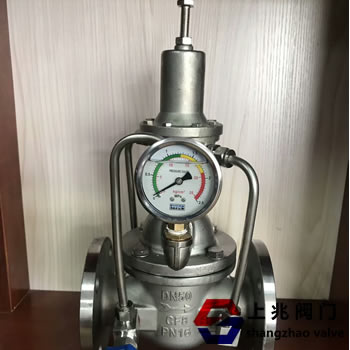

500X-16P-200持压/泄压阀   发布时间:18-09-28



首先,500X-16P-200持压/泄压阀 - 概述

500X-16P-200持压/泄压阀由主阀,压力释放/压力保持导向针阀,球阀,微过滤器和压力表组成,形成液压控制接管系统。它可以通过液压自动操作用作减压阀或压力保持阀。当用作减压阀时,供水管路压力可以保持在设定的安全值以下;对于压力保持阀,主阀的上游水压可以保持在设定值以上,以维持主阀的上游供应压力。

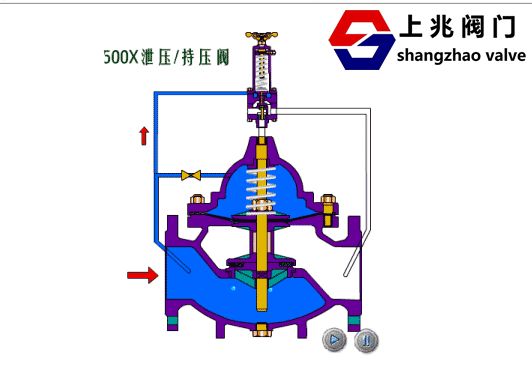

二,500X-16P-200持压/泄压阀 - 工作原理

1.作为减压阀:当减压/保压先导阀调节到泄压状态时,水流过针阀,主阀控制室,球阀A,减压/压力保持先导阀,球阀B到出口。主阀打开。当入口压力超过泄压/压力保持先导阀设定的安全值时,减压先导阀将自动打开,部分水通过球阀C排出,以释放管道的压力。当压力恢复到安全值时,减压阀会自动关闭。制作减压阀时,每个球阀都是常开的。

2.作为保压阀:当压力释放/压力保持先导阀调节到保压状态时,只要主阀入口水压低于先导阀设定值,先导阀就会关闭。主控制室升压,主阀关闭。当主阀在上游供应时当压力超过先导阀的设定压力时,可以打开压力保持阀,控制室内的水通过球阀排出到出口,控制室的主阀打开, 开始供水,即保持上游水压。 当用作压力保持阀时,球阀C通常关闭或用线塞代替。

三,500X-16P-200持压泄压阀 - 主要技术参数:

公称压力(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75
