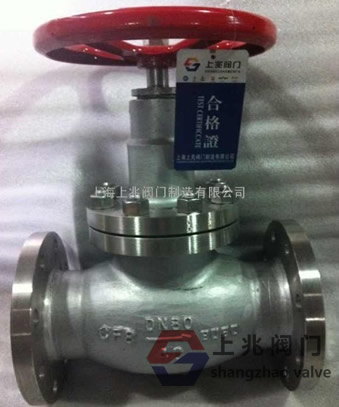

AJ41F-25C液氨截止阀   发布时间:18-09-13


AJ41F-25C液氨截止阀,别名:氨用截止阀,氨气截止阀液氨专用截止阀。阀体基本采用WCB铸钢和CF8不锈钢,液氨阀门密封性能要求比较高,阀体不能有砂眼或气泡,阀杆开关作业不能出现泄漏,密封性要求良好,小口径焊接液氨阀门优先选阀体精铸或者锻造的。

AJ41F液氨专用截止阀技术参数:
阀体:WCB,CF8,CF8M,CF3M
手轮:碳钢,球墨铸铁
密封:聚四氟乙烯PTFE,石墨
口径:15~200mm
压力:1.6~4.0MPa
温度:﹣40~120℃
法兰:突面,凸面,凹面
连接方式:外螺纹,内螺纹,焊接,法兰
介质:氨,燃气,油品,液化气及弱腐蚀介质
AJ41F自密封液氨截止阀特点:
①,整体结构比闸阀简单,制造与维修、更换都较方便。
②,密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
③,启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
④,流体阻力大,开启和关闭时所需力较大。
⑤,不适用于带颗粒、粘度较大、易结焦的介质。
⑥,调节性能较差。适合做全开或全关,液氨截止阀的连接方式形式有:外螺纹,内螺纹,焊接,法兰。法兰接触面有:RF/突面,F/凹面,M/凸面。按介质的流向分类:有直通式、直流式和角式。阀杆的运动形式,暗杆式、明杆式。截止阀按密封形式分类:填料密封截止阀和波纹管密封截止阀。
AJ41F-25C液氨截止阀工作原理:
液氨截止阀属于强制密封式阀门,所以在氨用阀门关闭时,必须适当施加点压力,以密封面不泄漏为准。(软密封类型的液氨阀门不适宜用阻力杆关闭,以手动用点力关闭即可)。
液氨专用阀DN150以下规格通常采用低进高出类型,低压腔为气体出口(能够看到阀瓣的方向)。液氨阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动方式开关。
氨阀采用暗杆倒密封类型,弹性成型聚四氟乙烯为填料,填料密封性能随介质压力上升而增强,保证阀杆的零泄漏,提供无需维护的条件。(手轮与阀杆一起旋转升降,螺母设在阀体上,防止粉尘或者杂质卡住出现开关不灵活)。氨用阀只适用于全开和全关,不允许作调节和节流。

AJ41F液氨专用截止阀安装使用与日常维护:

①,手轮、手柄操作的截止阀可安装在管道的任何位置上。
②,手轮、手柄及伟动机构,不允许作起吊用。
③,介质的流向应与阀体所示箭头方向一致。
④,使用一段时间,如阀杆填料部位出来了外漏,把固定在压盖上面的一个小内六角螺栓松开,用扳手把压盖忘下锁紧一圈,再把小内六角螺栓锁紧。
⑤,阀杆开关动作出现不灵活,可以加点润滑油,再左右转动几次。
