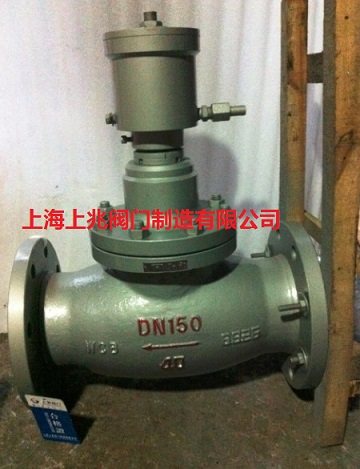

气动紧急切断阀

一，气动紧急切断阀 - 产品概述

QDQ421F-25气动紧急切断阀分为常开型和常闭型。它安装在液氨中。当储气罐/管道出口紧急时，可以快速切断阀门。电磁阀用于控制阀门的开闭。广泛用作气体，氨气或弱腐蚀性气体储罐的安全保护阀。

 气动紧急切断阀由多弹簧气动隔膜执行器或浮动活塞执行器和调节阀组成。电磁阀线圈可以接收泄漏仪器的信号并控制过程管道中的流体的切割，切换或切换。插入式阀门结构配有低熔点（熔化合金）插头。在发生事故时，温度升高并且压力增加，并且压力增加以快速关闭罐的入口和出口以确保罐系统的安全性。气缸开启压力≥0.3-0.6Mpa，气缸日工作压力不低于0.4MPa，保证阀门正常运行。

 常开气动紧急切断阀;具有优良的技术性能，低负载损耗和高可靠性，用于远程气源，使用气源控制阀门关闭，在管道或储罐发生事故时工作人员通过控制室快速接触开关，并且电磁阀瞬间通电。空气供应迅速通过截止阀。

二，气动紧急切断阀 - 性能规格：

 三、气动紧急切断阀作用原理及结构说明

1．气动紧急切断阀在无外压力操作情况下，阀瓣处于常闭状态，在贮罐系统上使用时，紧急切断阀与油泵或贮气瓶配套使用，靠手摇油或氨气的压力将阀门打开，在油路或者气的压力使用下阀门处于开启状态，当需要关闭阀门或遇到有紧急情况时，可将油压或者氨气压力泄掉，阀门即自动关闭。

2．阀瓣关闭时，压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

3．阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好下反。

4．阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

一，QDY421F液动紧急切断阀 - 概述

产品名称：QDY421F-25液动紧急切断阀，液压截止阀结合了截止阀，止回阀和液压阀的优点，采用截止阀和止回阀的升降结构，防止逆流介质。截止阀技术性能优良，负载损耗低，可靠性高。它与远程手动泵一起使用，并使用手动液压控制阀进行开合。

截止阀安装在液氨，储气罐或燃气管道上，当管道或储罐泄漏甚至点燃时，工作人员可以通过长距离油泵排出压力或熔化（易熔合金） ）在80°C的高温下。阀缸自动释放，阀门快速关闭以防止泄漏。为了保护人身安全，截止阀是目前化学工业危险品拦截的理想产品。

二，QDY421F液压紧急切断阀 - 性能规格：

三、   液动紧急切断阀作用原理及结构说明

1、阀门在无外压力操作情况下，阀瓣处于常闭状态，在贮罐系统上使用时，紧急切断阀与油泵或贮气瓶配套使用，靠手摇油或氨气的压力将阀门打开，在油路或者气的压力使用下阀门处于开启状态，当需要关闭阀门或遇到有紧急情况时，可将油压或者氨气压力泄掉，阀门即自动关闭。

2、阀瓣关闭时，压力是依靠打开泄压阀或操作手轮或者管路上的易熔塞在温度升高时自行熔化来实现。

3、阀门工作介质的流动方向应是高进低出，与普通截止阀流向正好下反。

4、阀门法兰的连接尺寸按JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。
