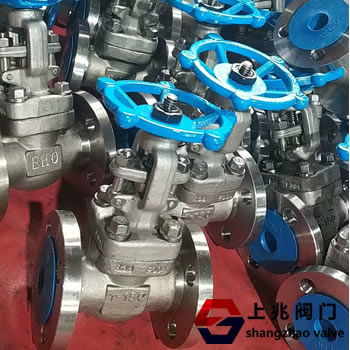

整体锻钢法兰闸阀   发布时间:18-07-24

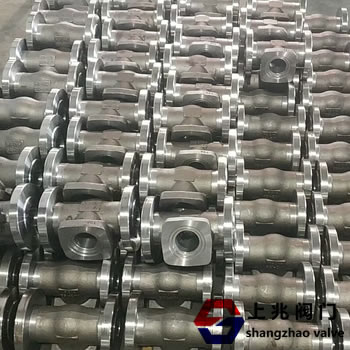

整体锻钢法兰闸阀是上兆阀门自主研发生产的一种法兰和阀体为整体锻压出来的阀门,打破传统锻钢阀门的阀体和法兰需要螺纹连接再焊接的工艺。整体锻钢阀门比分体式的阀门锻压工艺上繁琐,安全性能可靠。

上兆整体锻钢法兰闸阀由阀体、阀盖、闸板、手轮等重要部件组成。闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不适合作调节和节流。闸板有两个密封面,最常用的楔式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异,通常为5°。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。有的阀门,阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

整体锻钢法兰闸阀  --材质说明:

阀体WCBWC1WC6WC9ZGCr5MoCF8CF8M ZGCr18Ni9TiCF3CF3M
阀盖WCB12Cr1MoV WC112Cr1MoV WC612Cr1MoV WC912Cr1MoV ZGCr5Mo304 CF8316 CF8MCF3CF3M
支架WCBWCBWCBWCBWCBCF8CF8MCF3CF3M
闸板WCBWC1WC6WC9ZGCr5MoCF8CF8MCF3CF3M
阀杆2Cr1325Cr2MoV
阀座25304304304304304304304304
密封环包覆垫、增强柔性石墨
填料增强柔性石墨
阀杆螺母ZCuA110Fe3
