通用阀门标准   发布时间:17-12-01

阀门简介

阀门:安装在压力容器、受压设备及其连接管道上,用以控制介质流向的、具有可动机构的机械产品的总称。
通用阀门:压力容器、受压设备及其连接管道上最常用的阀门的统称。

阀门按照其工作原理有以下分类:


紧急切断阀是一种由液动或气动执行器组成的阀门,在管路方式爆裂或产生安全事故时利用阀门的自动装置切断管道流通的介质避免发生重大事故的发生,紧急切断阀采用单作用执行器,一旦发生事故通过远程控制或紧急切断阀自身带有熔断装置自行关闭。

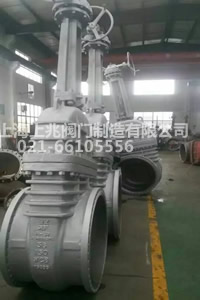

闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。作为截止介质使用时,在全开时流道直通,此时介质运行的压力损失最小。



截止阀:

截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。





蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋 。蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。 阀瓣安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。





球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质 冲蚀。




旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单, 外形尺寸小, 操作时只须旋转90度, 流体阻力也不大。 其缺点是开关费力 , 密封面容易磨损, 高温时容易卡住, 不适宜于调节流量。

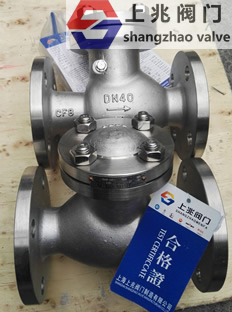

原理:止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是 阻止介质倒流。在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重闭合,从而切断流动。别名:逆止阀、单向阀、单流门等。




减压阀是将介质压力降低到一定数值的自动阀门, 一般阀后压力要小于阀前压力的50% 。减压阀种类很多, 主要有活塞式和弹簧薄膜式两种。



疏水阀:

疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。它的作用是自动排泄不断产生的凝结水, 而不让蒸汽出来。分为热动力式疏水阀和钟形浮子式疏水阀又称吊桶式疏水阀。

阀门测试标准:

GB/T 4213-2008《气动调节阀》

GB/T 8464-2008《钢制和铜制螺纹连接阀门》

GB/T 10869-2008《电站调节阀》

GB/T 12224-2005《钢制阀门一般要求》

GB/T 12232-2005《通用阀门法兰连接铁制闸阀》

GB/T 12233-2006《通用阀门铁制截止阀和升降式止回阀》

GB/T 12234-2007《石油、天然气工业用螺柱连接阀盖的钢制闸阀》

GB/T 12235-2007《石油、石化及相关工业用钢制截止阀和升降式止回阀》

GB/T 12236-2008《石油、化工及相关工业用的钢制旋启式止回阀》

GB/T 12237-2007《石油、石化及相关工业用的钢制球阀》

GB/T 12238-2008《法兰和对夹连接弹性密封蝶阀》

GB/T 12239-2008《工业阀门  金属隔膜阀》

GB/T 12240-2008《铁制旋塞阀》

GB/T 12241-2005《安全阀  一般要求》

GB/T 12242-2005《压力释放装置  性能试验方法》

GB/T 12243-2005《弹簧直接载荷式安全阀》

GB/T 12244-2006《减压阀一般要求》

GB/T 12245-2006《减压阀  性能试验方法》

GB/T 12246-2006《先导式减压阀》

GB/T 12251-2005《蒸汽疏水阀  试验方法》

GB/T 13927-2008《工业阀门  压力试验》

GB/T 13932-1992《通用阀门铁制旋启式止回阀》

GB/T 19672-2005《管线阀门技术条件》

GB/T 21385-2008《金属密封球阀》

GB/T 21387-2008《轴流式止回阀》

GB/T 22130-2008《钢制旋塞阀》

GB/T 22653-2008《液化气设备用紧急切断阀》

GB/T 22654-2008《蒸汽疏水阀  技术条件》

GB/T 24920-2010 《石化工业用钢制压力释放阀》

GB/T 24925-2010《低温阀门技术条件》

JB/T 4730.2-2005《承压设备无损检测射线检测》

JB/T 4730.3-2005《承压设备无损检测超声检测》

JB/T 4730.4-2005《承压设备无损检测磁粉检测》

JB/T 4730.5-2005《承压设备无损检测渗透检测》

JB/T 5296-1991《通用阀门  流量系数和流阻系数试验方法》

JB/T 5298-1991《管线用钢制平板闸阀》

JB/T 6439-2008《阀门受压件磁粉检测》

JB/T 6440-2008《阀门受压铸钢件射线照相检测》

JB/T 6902-2008《阀门液体渗透检测》

JB/T 6903-2008《阀门锻钢件超声波检测》

JB/T 7248-2008《阀门用低温钢铸件技术条件》

JB/T 7747-2010《针形截止阀》

JB/T 7749-1995《低温阀门技术条件》

JB/T 7927-1999《阀门铸钢件外观质量要求》

JB/T 8527-1997《金属密封蝶阀》

JB/T 8691-1998《对夹式刀形闸阀》

JB/T 8858-2004《闸阀静压寿命试验规程》

JB/T 8859-2004《截止阀静压寿命试验规程》

JB/T 8860-2004《旋塞阀静压寿命试验规程》

JB/T 8861-2004《球阀静压寿命试验规范》

JB/T 8863-2004《蝶阀静压寿命试验规程》

JB/T 8937-2010《对夹式止回阀》

JB/T 9092-1999《阀门的检验与试验》

API 594-2010《法兰、凸耳对夹、对夹及对焊连接式止回阀》

API 598-2009《阀门检查与试验》

API 599-2007《法兰、螺纹、焊接的钢制旋塞阀》

API 600-2009《法兰和对焊连接的钢制闸阀》

API 602-2009《石油和天然气工业用公称尺寸小于和等于DN100的钢制闸阀、截止阀和止回阀》

API 603-2007《耐腐蚀螺栓阀帽闸阀–法兰端和对焊端》

API 608-2008《法兰、螺纹和焊连接的金属球阀》

API 609-2009《双法兰、凸耳对夹式和对夹式蝶阀》

API 600-2015《钢制法兰和对焊连接闸阀》

API STD 602-2015《闸阀,截止阀和止回阀尺寸为DN 100 ( NPS 4 )和较小的石油和天然气工业》

API 622-2006《防逸散过程阀门填料型式试验》

API STD 623-2013《钢制截止阀.法兰和对接焊的终端、螺栓阀帽》

API 624-2014《带FE石墨填料升降杆阀门的型式测试》

ANSI/API SPECIFICATION 6D-2010《管线阀门》

HG 3158-2005《液化气体罐车用紧急切断阀》

BS EN 12266.1-2003《工业阀门-压力试验  第1部分  压力试验,试验程序和接受准则–强制要求》

BS EN 12266.2-2002《工业阀门-压力试验  第2部分  试验,试验程序和接受准则–附加的要求》

ISO 5208-2008《工业阀门-金属阀门压力试验》
