DMF-0.1煤气安全紧急切断阀   发布时间:17-11-15

DMF-0.1煤气安全紧急切断阀产品结合电磁阀、弹簧力、重锤力及杠杆原理。手动打开,电磁线圈得电后阀门自动关闭。DMF-0.1型电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶,亦可提供聚四氟乙烯密封圈的特殊产品。

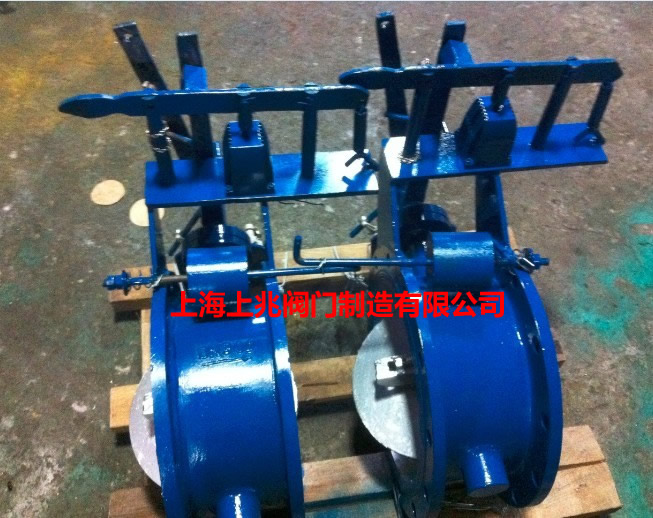

DMF-0.1煤气安全紧急切断阀--实物图片:

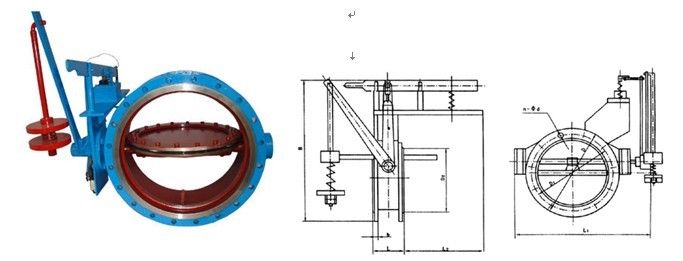

DMF-0.1煤气安全紧急切断阀--原理解剖图:



二、电磁式煤气安全切断阀--技术规格



    1、电磁铁一般按交流220V,电容量约为220VA供货(特殊要求时本厂也可供货)

     2、阀的公称压力为PN0.1MPA。

     3、蝶阀有关尺寸见附表1(法兰与JB81-59一致)。

     4、切断时间:一秒

     5、介质温度:-20~180℃。

     6、环境温度:-20~60℃。



三、电磁式煤气安全切断阀--尺寸表



DN
D1
D
D2
L
L1
L2
H
B
n-φd
100
170
205
145
127
360
250
460
10
4-12
150
225
260
200
140
510
250
510
14
8-18
200
280
315
252
152
465
250
565
14
8-18
250
335
370
310
165
520
280
620
16
12-18
300
395
435
362
178
580
300
670
16
12-23
350
445
485
412
190
630
300
720
16
12-23
400
495
535
162
216
680
300
770
20
16-23
450
550
590
518
222
740
300
820
20
16-23
500
600
640
570
229
780
300
860
22
16-23
600
705
755
670
267
895
320
960
22
20-25
700
810
860
775
292
1010
400
1060
22
24-25
800
920
975
880
318
1125
400
1150
22
24-30
900
1020
1075
980
330
1225
400
1250
24
24-30
1000
1120
1175
1080
410
1345
500
1360
24
28-30
1200
1340
1400
1295
470
1525
500
1500
24
32-34
1400
1560
1620
1510
530
1775
500
1800
24
36-34
1600
1760
1820
1710
600
1990
700
2100
24
40-41
1800
1970
2045
1970
670
2190
700
2350
24
40-41
2000
2180
2265
2110
760
2390
700
2600
24
48-48





注:1、与本阀配套的还有DCK-1型控制器,如用户需要请注明,用户也可自行设计控制回路。
2、选用时请注明:电磁式启动器电压、温度、压力等。特殊要求如防爆、户外等请注明。
