400X-16-200流量控制阀，由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。 400X-16-200流量控制阀--工作原理 当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。 400X-16-200流量控制阀--主要配件： | 零件名称 | 零件材料 | | 阀体 阀盖 | WCB | | 阀座 阀盘 | 铜合金 | | 密封圈 O型圈 | 丁腈橡胶 | | 阀杆 | 2Cr13 | | 弹簧 | 50CrVA | | 针型阀 | 铜合金 | | 球阀 | 铜合金 | | 浮球阀 | 铜合金 | | 微型过滤器 | 不锈钢 |
400X-16-200流量控制阀--使用范围： | 公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 出口可调压力(MPa) | 压力特性
△P2P1 | 流量特性
△P2P1 | 适用介质 | 介质温度(℃) | | 1.0 | 1.5 | 1.1 | 0.09-0.8 | P2×8% | P2×15% | 水 | 0-80 | | 1.6 | 2.4 | 1.76 | 0.10-1.2 | P2×10% | P2×20% | | 2.5 | 3.75 | 2.75 | 0.15-1.6 | P2×12% | P2×25% |

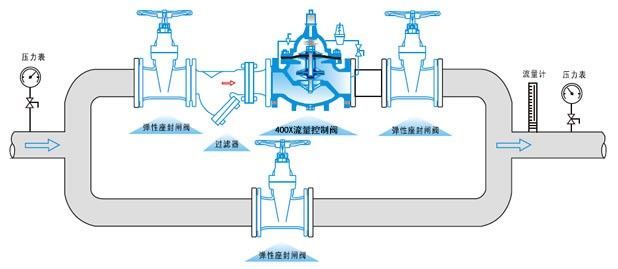

400X-16-200流量控制阀--安装示意图：
