金属硬密封法兰蝶阀结构长度标准及法兰连接尺寸


一、D343H 多层次硬密封蝶阀--概述



D343H多层次硬密封蝶阀系列产品,是长寿命、节能型蝶阀。其结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建筑、供排水管道上作调节流量和截断流体最佳装置。



二、D343H 多层次硬密封蝶阀--特点



1、D343H 多层次硬密封蝶阀结构独特、型小轻便、操作灵活、省力、方便;


2、密封可靠,可达到气密封无泄漏;


3、流量特性趋于直线调节性有最佳;


4、采用三偏心原理,使密封面近似零靡损延长了阀门的使用寿命;


5、应用范围广。如:可用于水、蒸气、油品、空气、煤气等介质;


6、适用不同温度及6.4MPa以下的压力等级,耐腐蚀等各种介质管线。

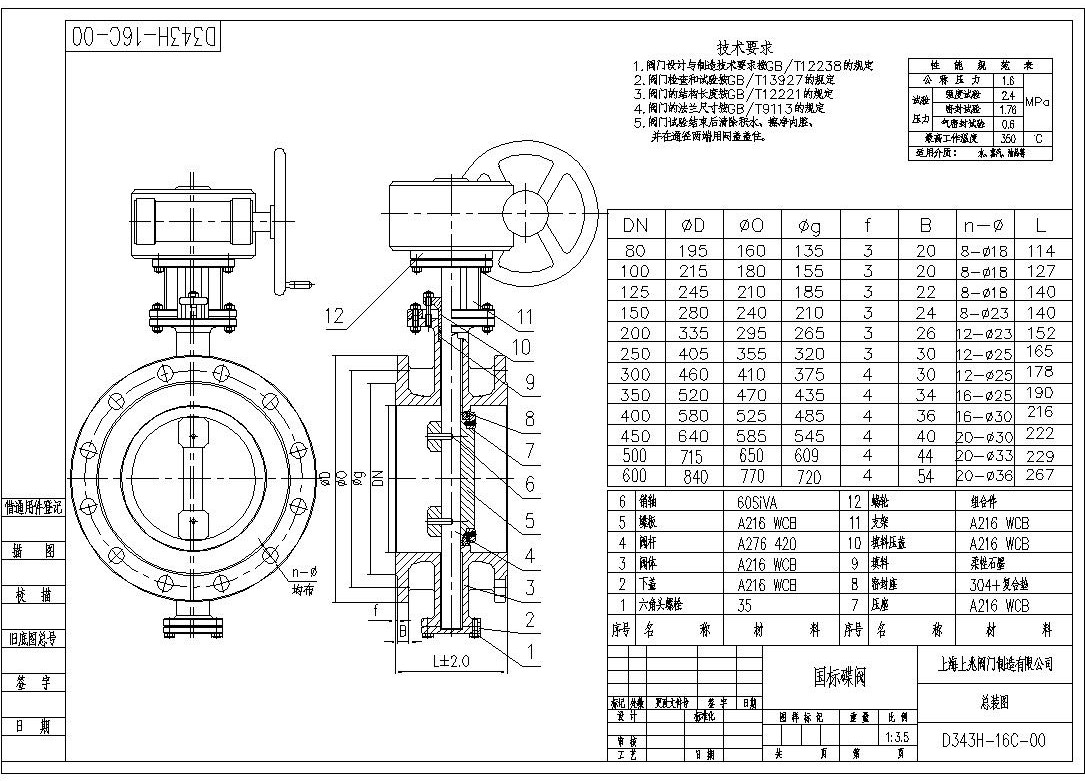

三、D343H 多层次硬密封蝶阀--主要连接及外形尺寸



公称通径
DN
结构长度L外形尺寸(参考值)连接(标准值)参考
重量Dt343H
HDt343HPN0.6MPaPN1.0MPa
mminchH1A1B1DD1z-dDD1z-d
5021081501123501802001401104-141651254-1817
655/21121701153701802001601304-141851454-1820
8031141801203801802001901504-182001608-1823
10041271901384201802002101704-182201808-1825
12551402001644601802002402008-182502108-1840
15061402101755552702801652258-182852408-2247
20081522302086052702803202808-183402958-2260
2501016525024368027028037533512-1839535012-2295
3001217827028380038042044039512-2244540012-22124
3501419029031083538042049044512-2250546016-22181
4001621631034091545047054049516-2256551516-26260
4501822233038096048049059555016-2261556520-26338
50020229350410102048049064560020-2267062020-26360
60024267390470122548066075570520-2678072520-30540
70028292430550135564066086081024-2689584024-30580
80032318470640147064066097592024-30101595024-33845
9003633051071015457508601075102024-301115105028-331050
10004041055077017958508601175112028-301230116028-361500
12004847063089019658509001405134032-331455138032-392000
